Elevador manual de moldes para Rolls-Royce
Descripción del proyecto
Acres Engineering diseñó y fabricó para Rolls-Royce un manual mould lifter a medida para manipular y posicionar moldes en grandes chill furnaces. El equipo dispone de una SWL de 70 kg, altura regulable y un sistema de sujeción adaptado al proceso de fabricación aeroespacial.
Necesidad del cliente
Rolls-Royce necesitaba una solución de mould handling que permitiera manipular moldes pesados y aproximarlos al horno sin que el operario tuviera que soportar directamente la carga. El equipo debía ofrecer el alcance necesario para acceder al punto de trabajo, mantener la estabilidad durante la elevación y sujetar el molde de forma segura durante todo el proceso.
La solución también tenía que ser maniobrable dentro de la zona de producción, permitir un ajuste preciso de la altura e incorporar un sistema de agarre desarrollado específicamente para la geometría del molde. Los equipos de elevación convencionales no ofrecían conjuntamente el alcance, la regulación y el sistema de sujeción necesarios para esta aplicación.
Solución desarrollada por Acres

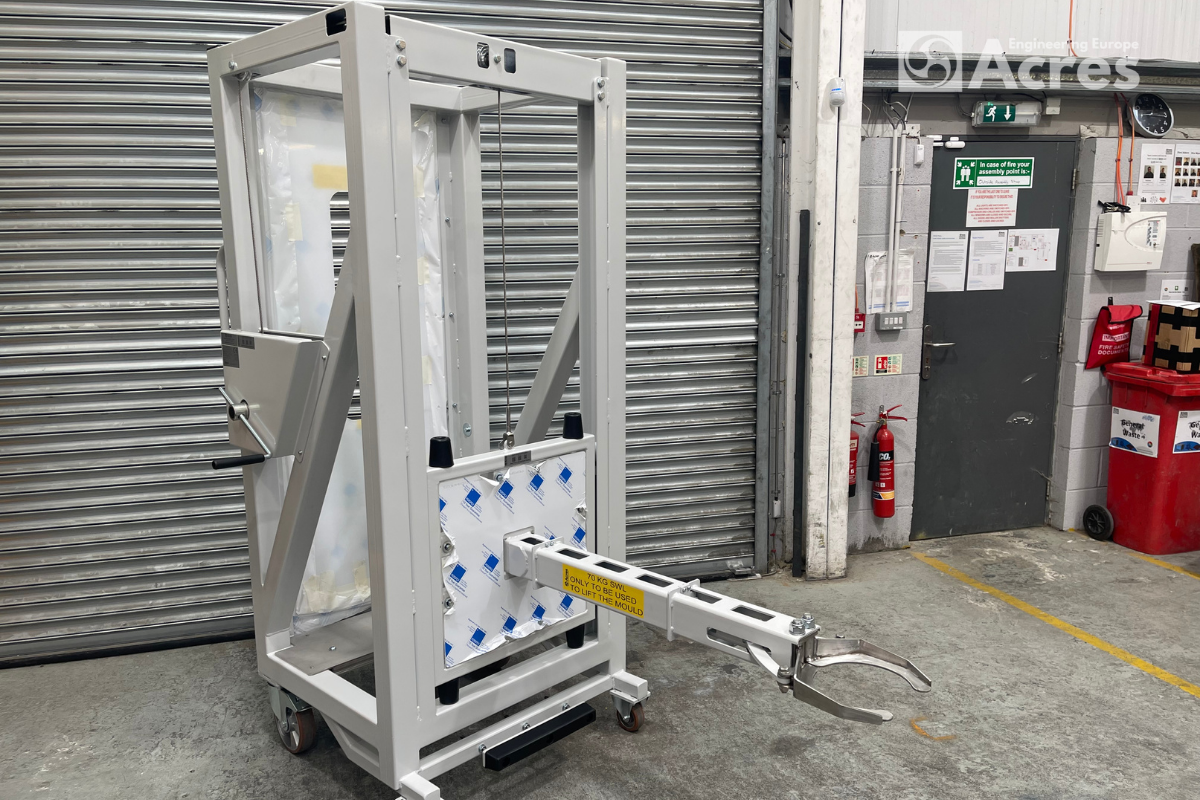

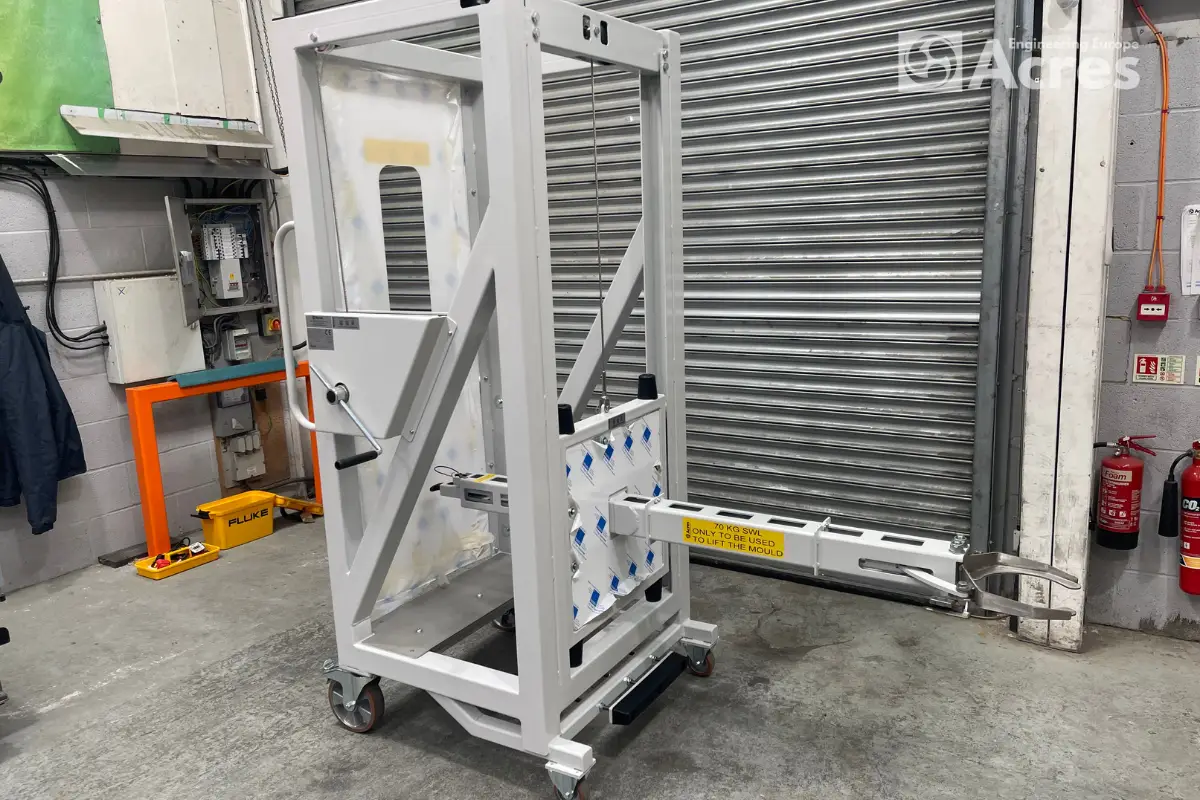

Acres desarrolló un equipo móvil de elevación y manipulación que permite aproximar el molde al horno, posicionarlo y liberarlo manteniendo al operario alejado de la zona de mayor temperatura. El diseño combina un brazo de largo alcance con una base estable, de modo que la carga puede introducirse en el área de trabajo sin que el operario tenga que acercarse al horno.
Los accionamientos se sitúan en la parte posterior del equipo. Desde esa posición, el operario puede regular la altura del molde y abrir las pinzas de forma remota, manteniendo el control durante toda la operación. La incorporación de una barrera transparente entre el horno y la zona de manejo aporta protección frente al calor sin perder visibilidad sobre la carga.
Así, la solución permite realizar el proceso de forma más segura, controlada y ergonómica, reduciendo tanto la manipulación manual del molde como la exposición directa del operario al calor del horno.

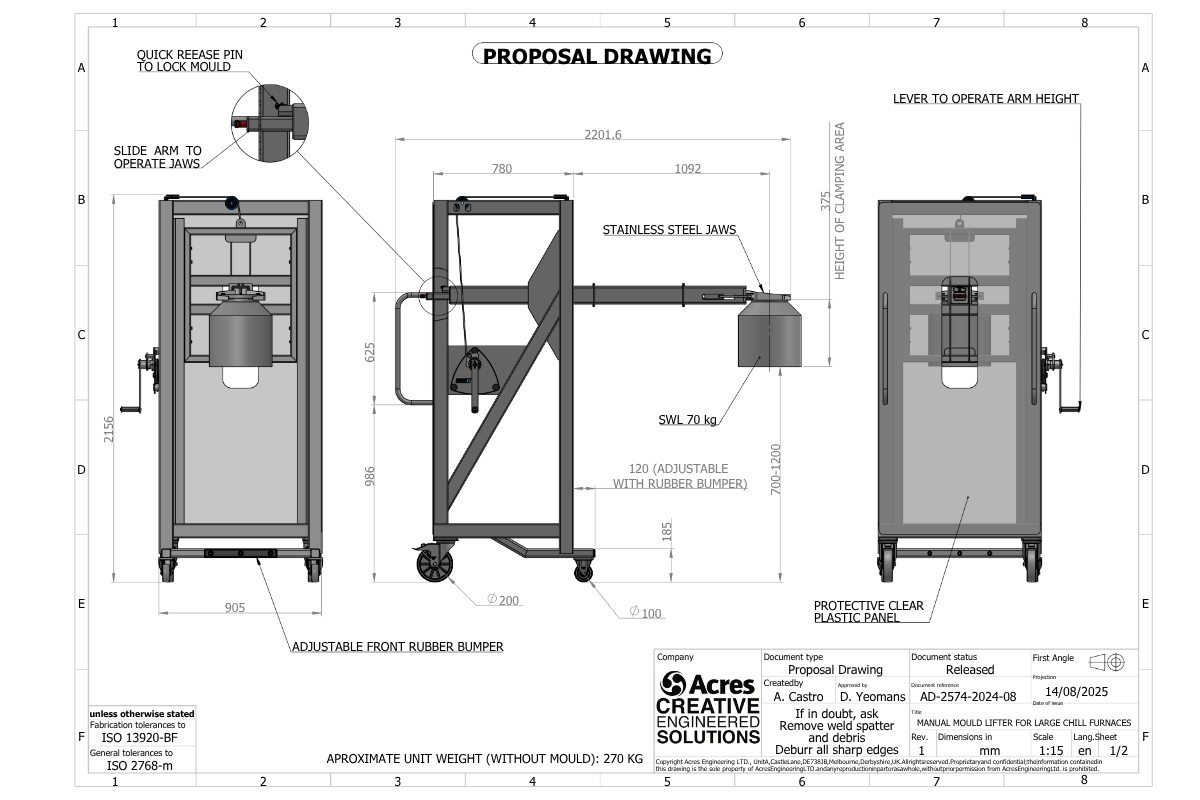

Especificaciones técnicas del diseño
- Estructura principal y brazo regulable fabricados en acero al carbono con acabado powder coat.

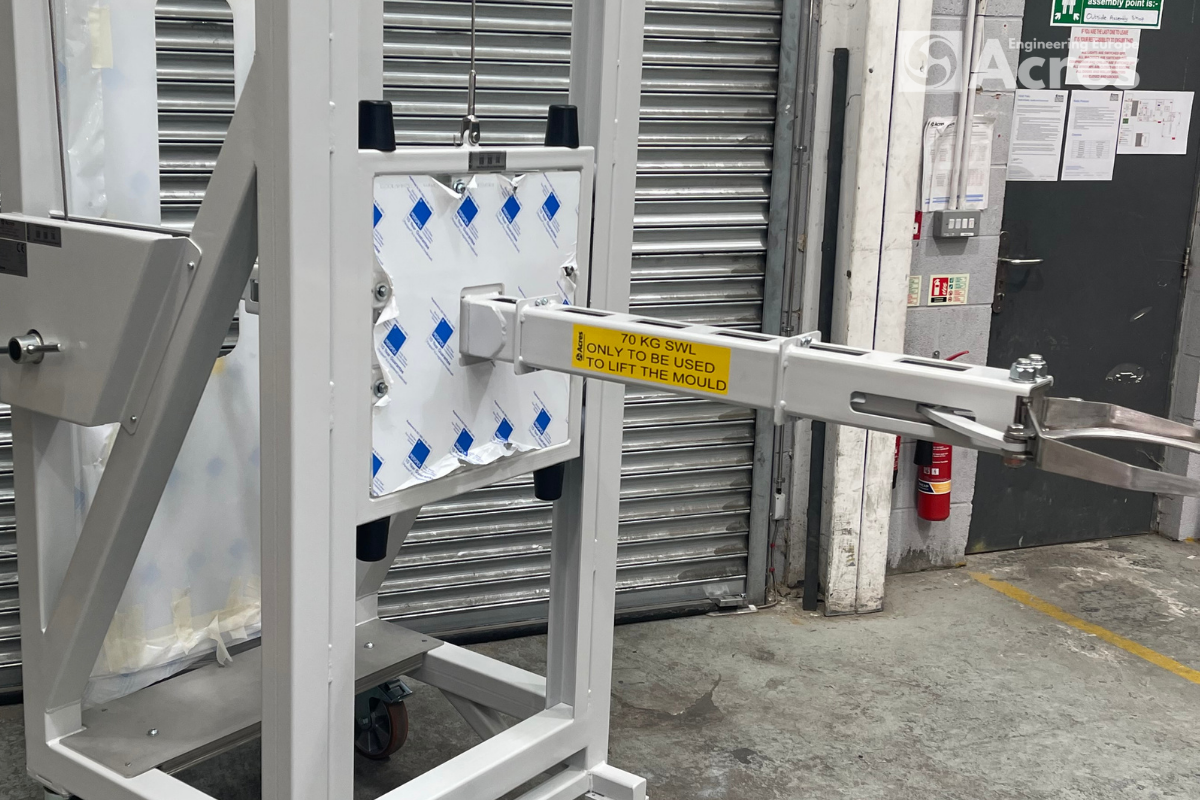

- Capacidad máxima de carga SWL de 70 kg y altura de trabajo regulable entre 700 y 1200 mm.
- Dos manivelas independientes para controlar la altura del molde y accionar la apertura remota de las pinzas.

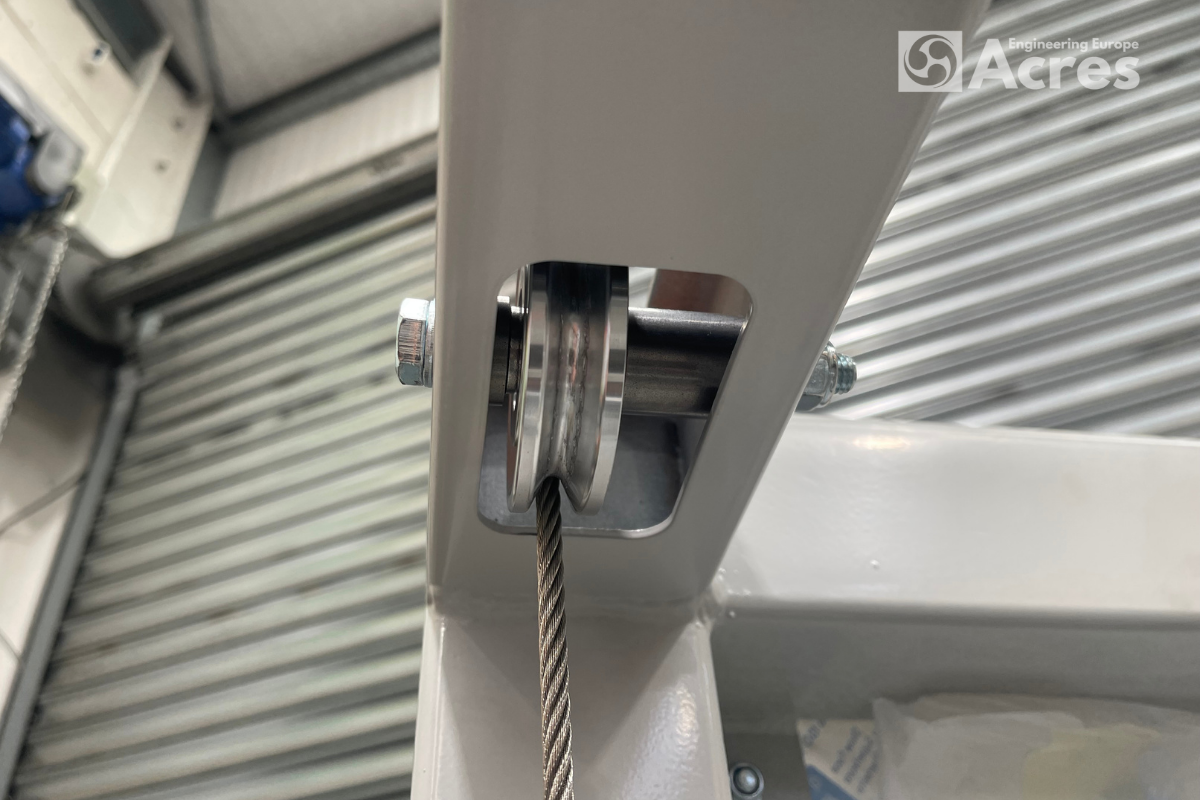

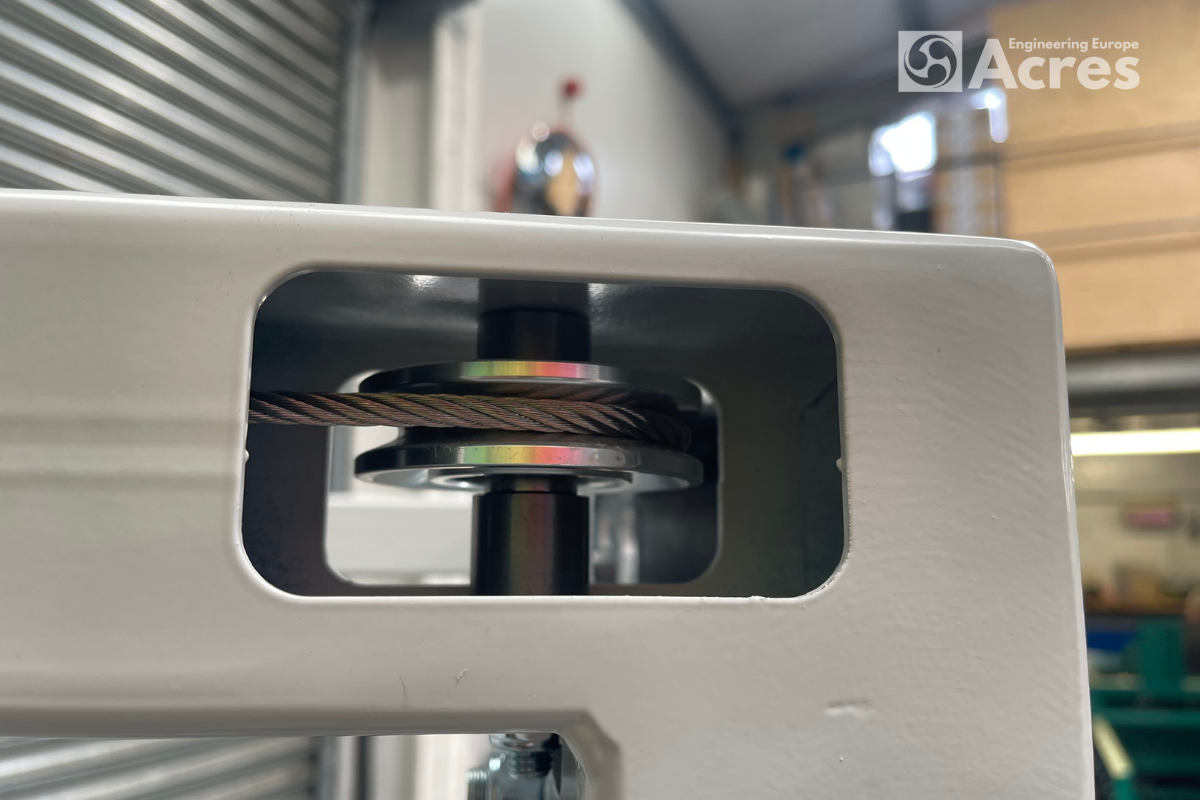

- Sistema de elevación manual con un desplazamiento vertical de 55 mm por cada vuelta completa.

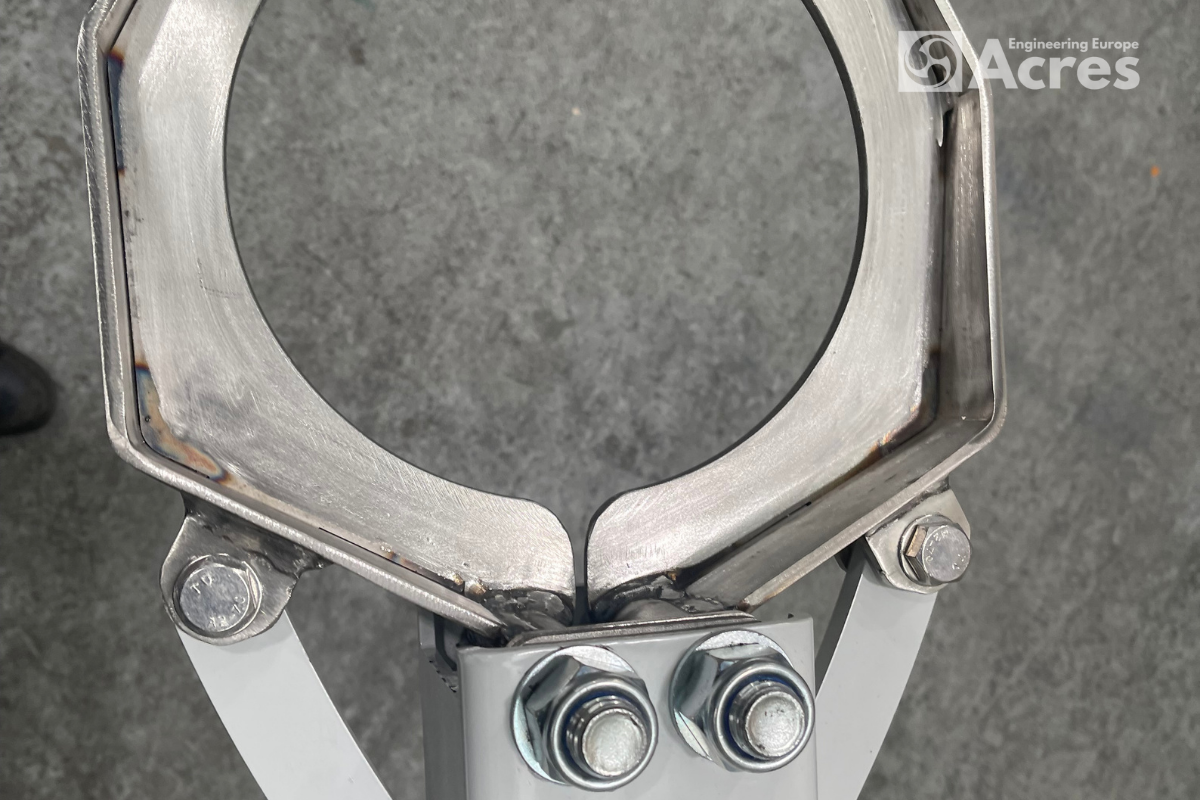

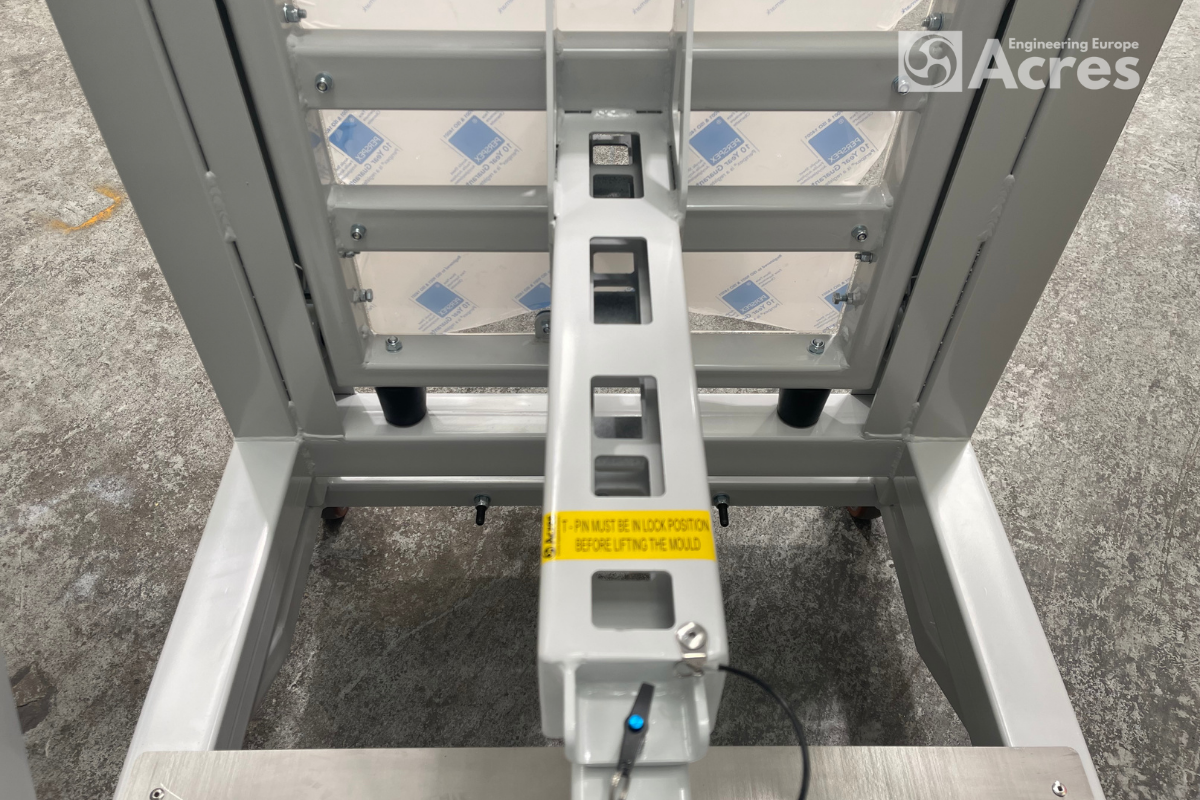

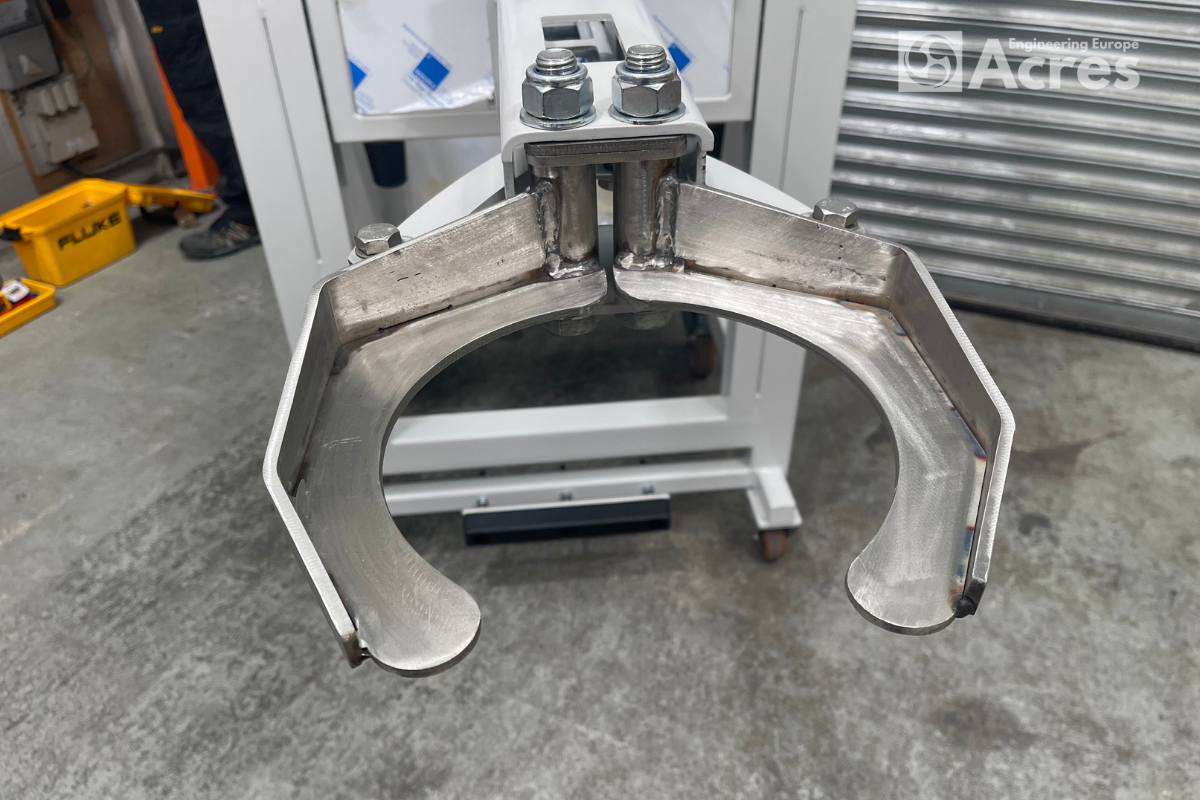

- Pinzas de acero inoxidable con una apertura de 278 mm y bloqueo mediante pasador de liberación rápida.
- Panel protector transparente para reducir la exposición del operario al calor del horno sin limitar la visibilidad.
- Tope frontal regulable con protección de goma para controlar la distancia de aproximación al horno.
- Ruedas delanteras fijas de 100 mm y ruedas traseras de 200 mm para facilitar el desplazamiento y posicionamiento.
- Equipo diseñado, fabricado y ensayado conforme a BS EN 13155:2003+A2:2009.
