Lift trolley para Rolls Royce
Descripción del proyecto
Acres desarrolló para Rolls-Royce un carro elevador industrial a medida diseñado para facilitar la manipulación, elevación, giro y transferencia de útiles técnicos de soporte dentro de un entorno de producción aeroespacial. La solución permite ajustar la altura de trabajo, orientar el jig mediante una cama giratoria y realizar una transición más controlada entre el carro y la línea de transporte.
Necesidad del cliente
Rolls-Royce necesitaba una solución que permitiera mover y posicionar blade stands/jigs de forma más segura, precisa y ergonómica durante el proceso productivo.
El equipo debía facilitar la transferencia del útil desde o hacia una cinta transportadora, evitando maniobras manuales complejas y reduciendo el riesgo de golpes, desalineaciones o movimientos no controlados. También era necesario poder adaptar la altura de trabajo, girar el conjunto para orientar correctamente la pieza y mantener el stand sujeto durante la operación.
Además, el proceso requería una solución móvil y compacta, capaz de integrarse en el flujo de planta y ofrecer espacio para transportar un útil adicional cuando fuera necesario.
Solución desarrollada por Acres
El diseño se planteó como un equipo móvil de manipulación capaz de acompañar el proceso real del operario: aproximar el jig a la línea, ajustar la altura, orientar la posición y facilitar la transferencia hacia la siguiente fase de trabajo.
Para ello, Acres integró una mesa elevadora eléctrica con una cama superior giratoria, guías mecanizadas en nylon y rodillos que ayudan a desplazar el jig de forma suave y controlada. El sistema de bloqueo permite fijar la orientación durante la operación, mientras que los clamps mantienen el stand asegurado durante el transporte interno.
La solución también incorpora raíles adicionales para alojar un segundo jig, aumentando la versatilidad del carro elevador y permitiendo que el equipo aporte valor no solo en la manipulación, sino también en la organización del flujo de trabajo.

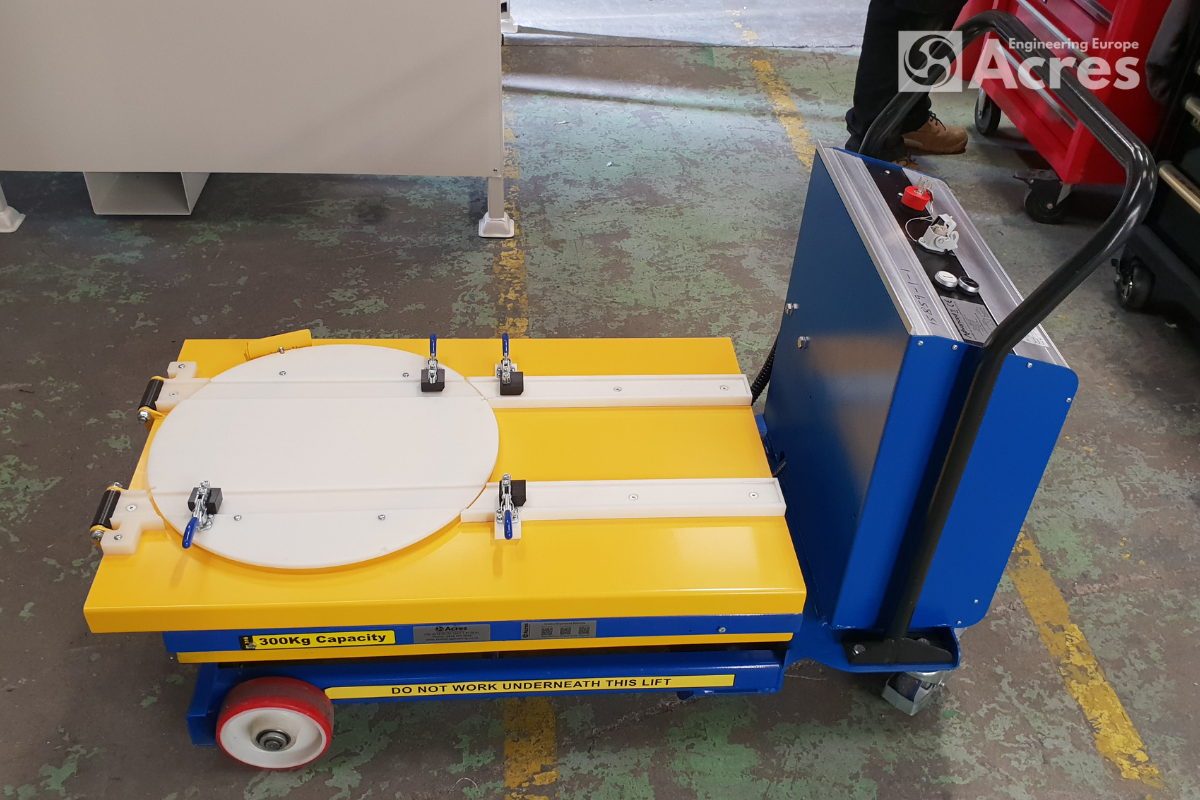

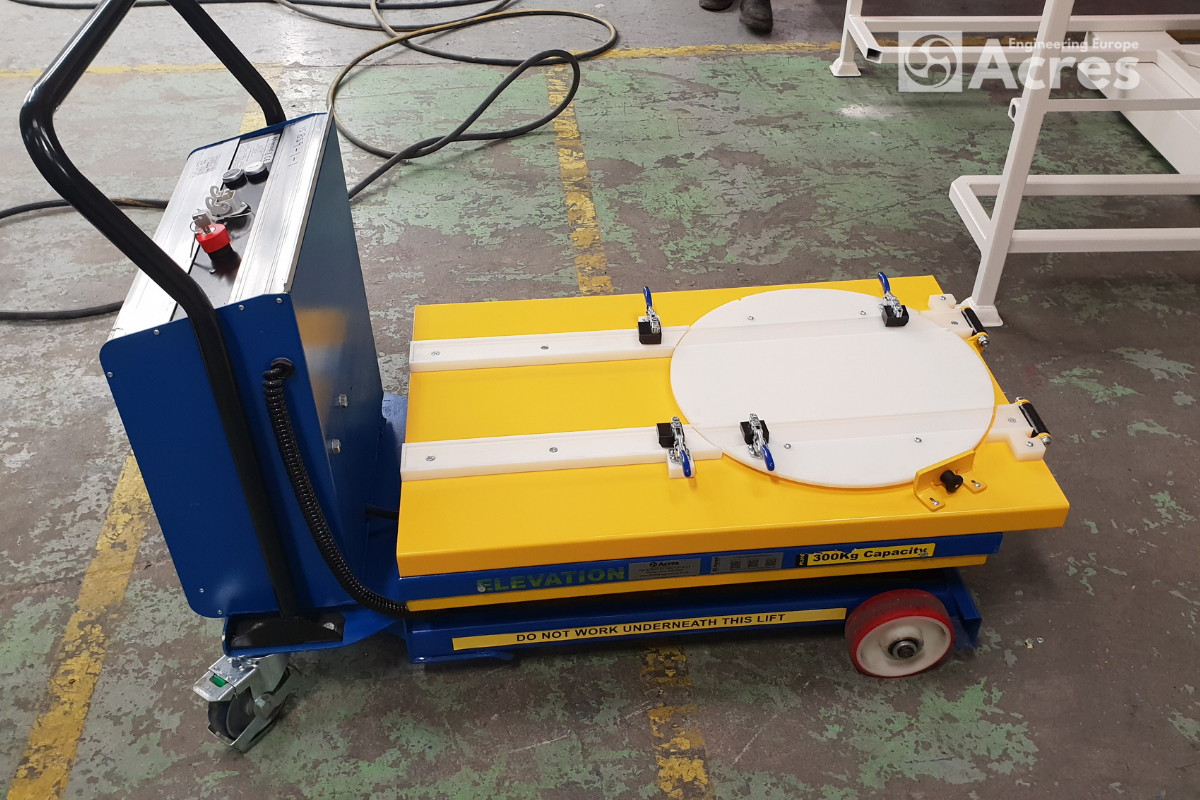

Especificaciones técnicas del diseño
- Estructura metálica robusta con base soldada y refuerzos para uso industrial.

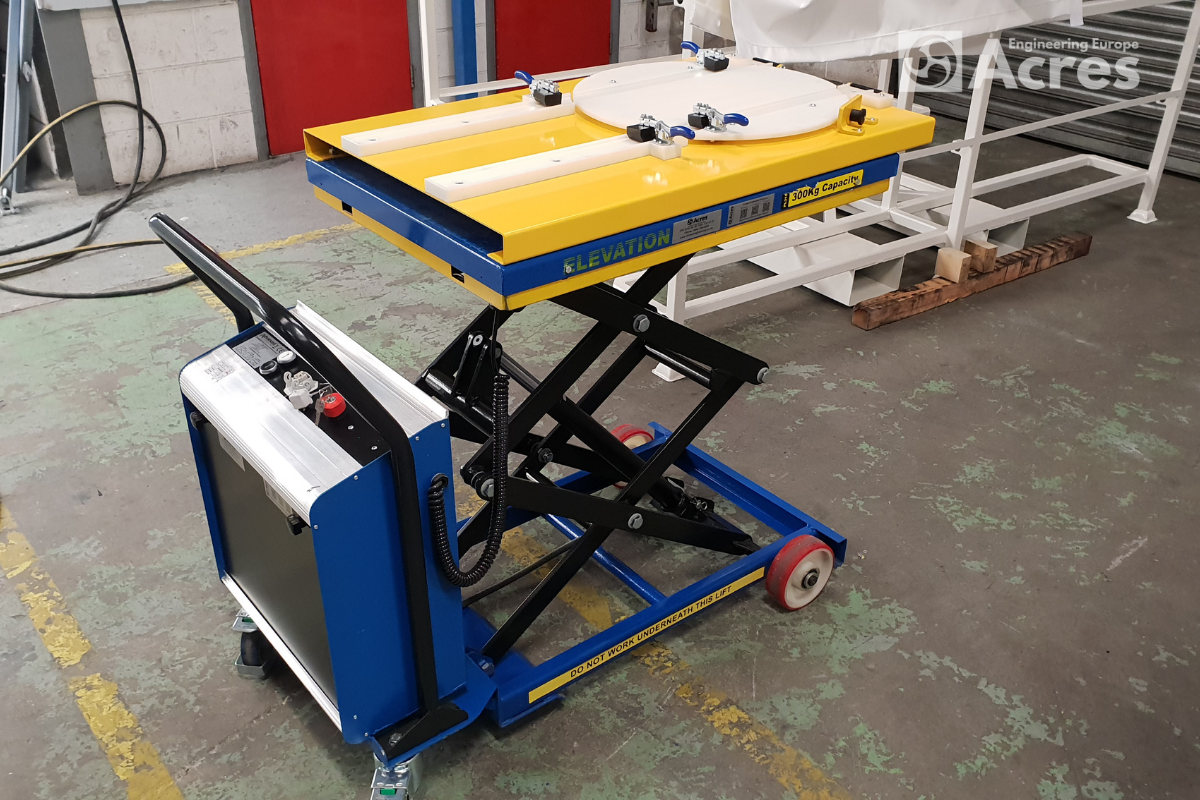

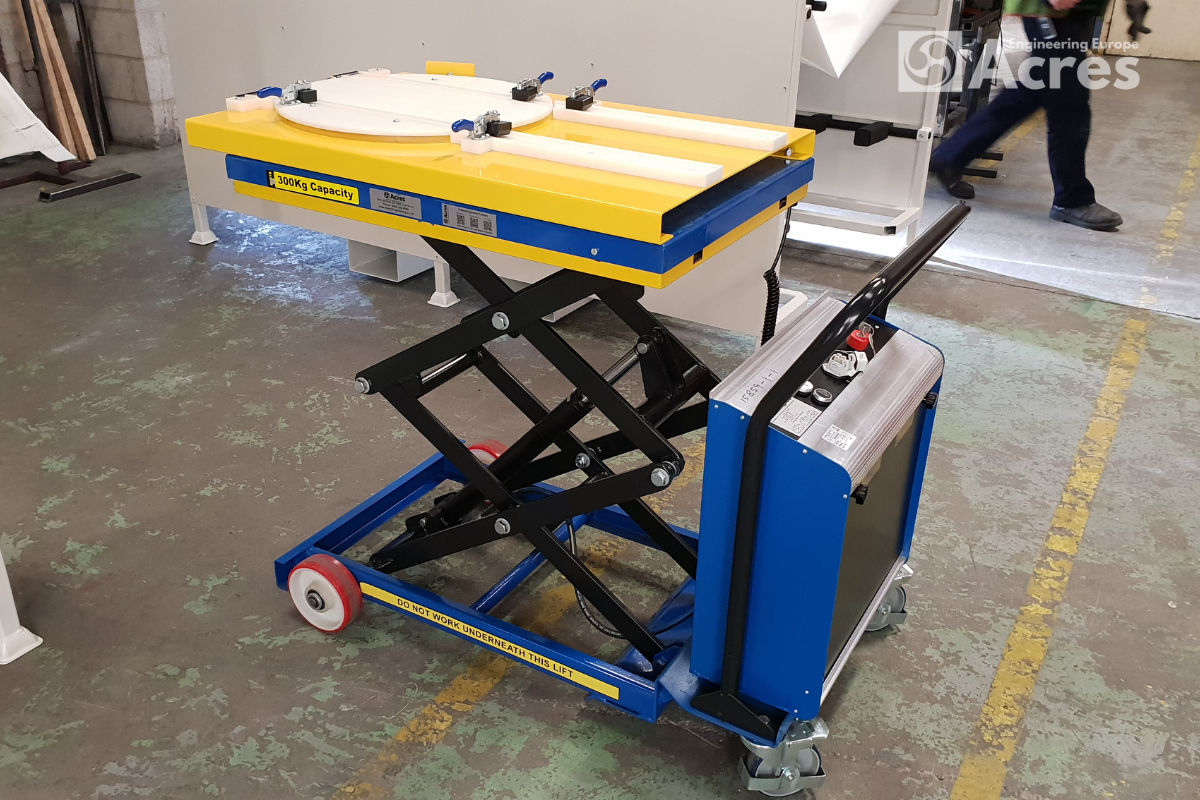

- Mesa elevadora eléctrica tipo scissor lift de 300 kg integrada como base del equipo.

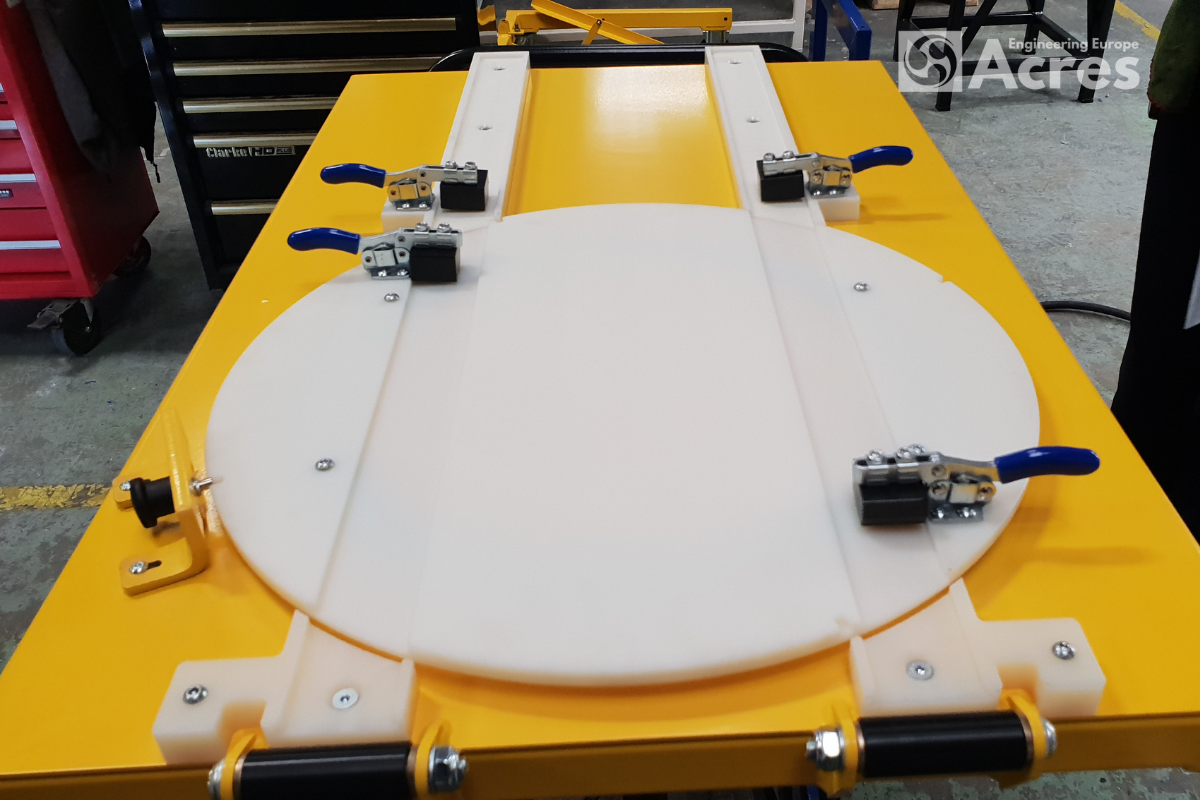

- Cama giratoria 360° para orientar el blade stand / jig durante la operación.
- Sistema de bloqueo cada 90° para fijar la posición de giro de forma controlada.
- Rodillos de nylon para facilitar una transición suave del jig desde o hacia la cinta transportadora.
- Guías y apoyos mecanizados en Nylon 6 para acompañar el movimiento y proteger las zonas de contacto.
- Toggle clamps para mantener el stand asegurado durante el transporte interno y la operación.
- Raíles adicionales integrados para transportar un jig extra dentro del mismo carro elevador.
