Mesas elevadoras a medida para manipulación y apoyo en soldadura
Descripción del proyecto
La altura de apoyo y la distancia entre superficies condicionan cómo se presenta una pieza durante una operación de soldadura. Para Sigma Aero, Acres desarrolló un puesto de manipulación compuesto por dos mesas elevadoras regulables, concebido para apoyar componentes durante procesos de soldadura por resistencia.

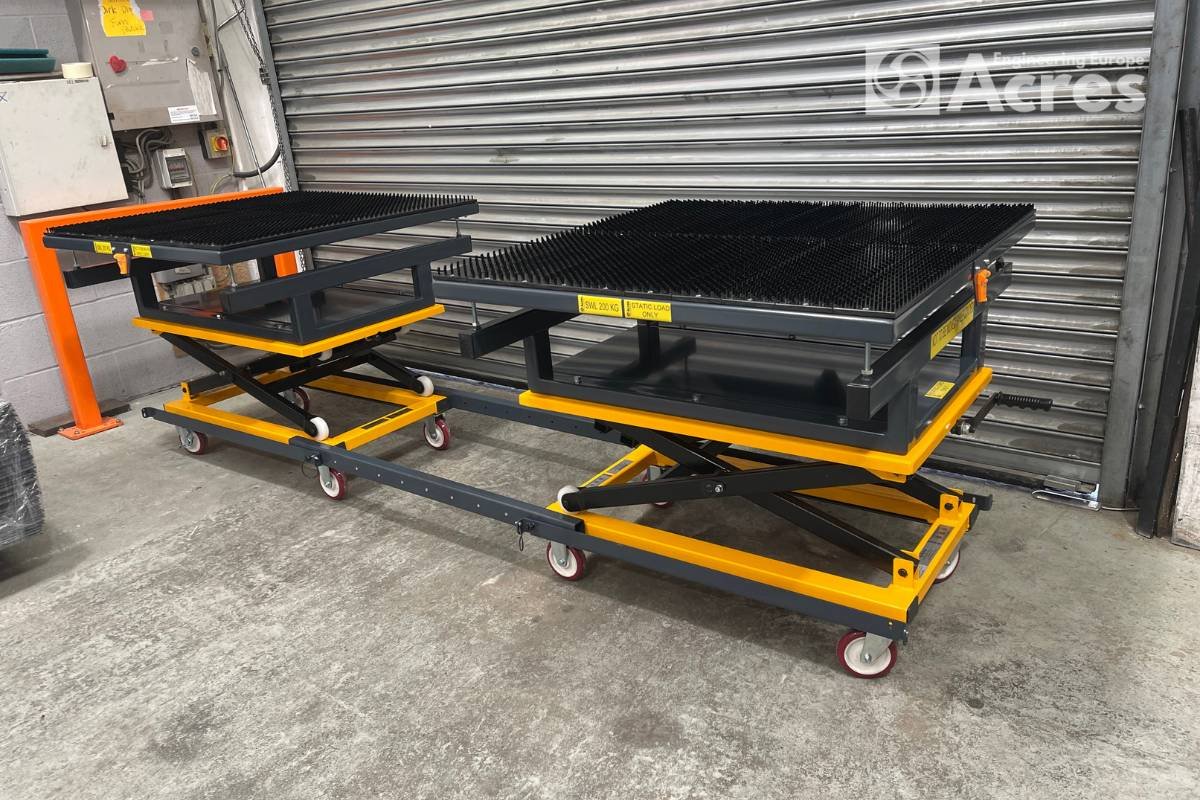

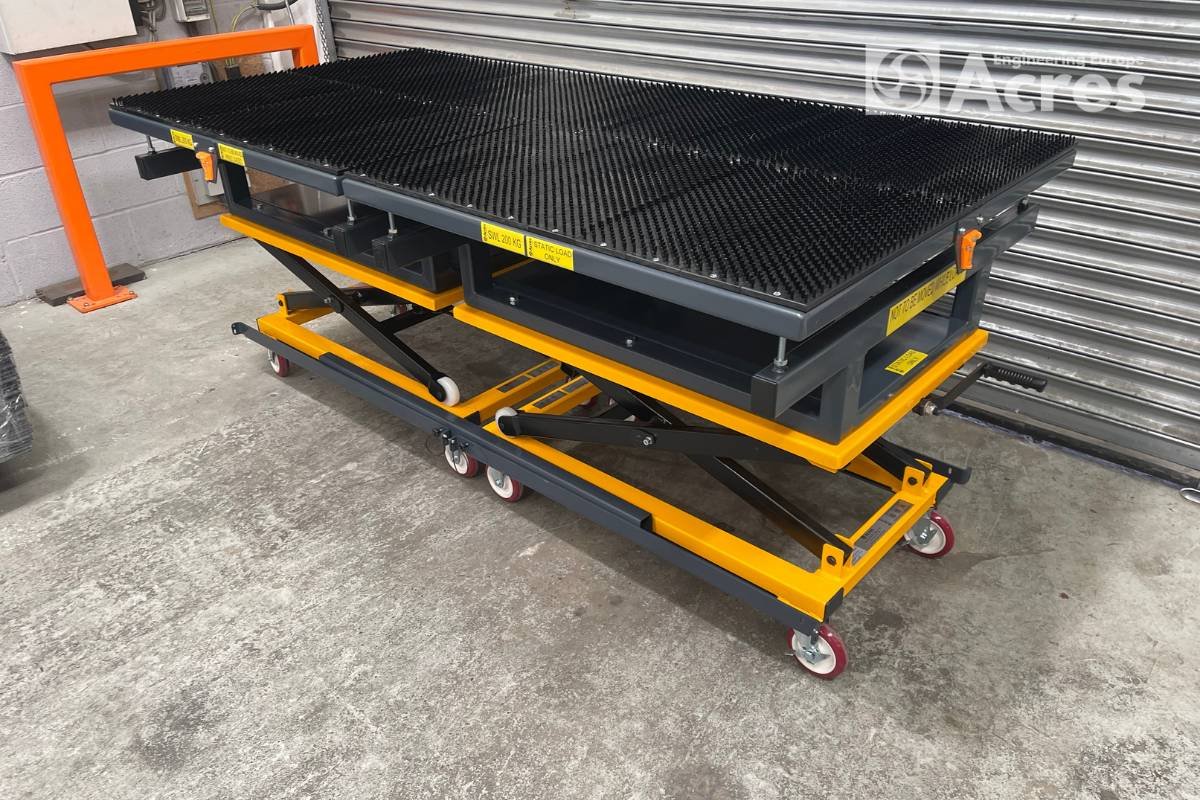

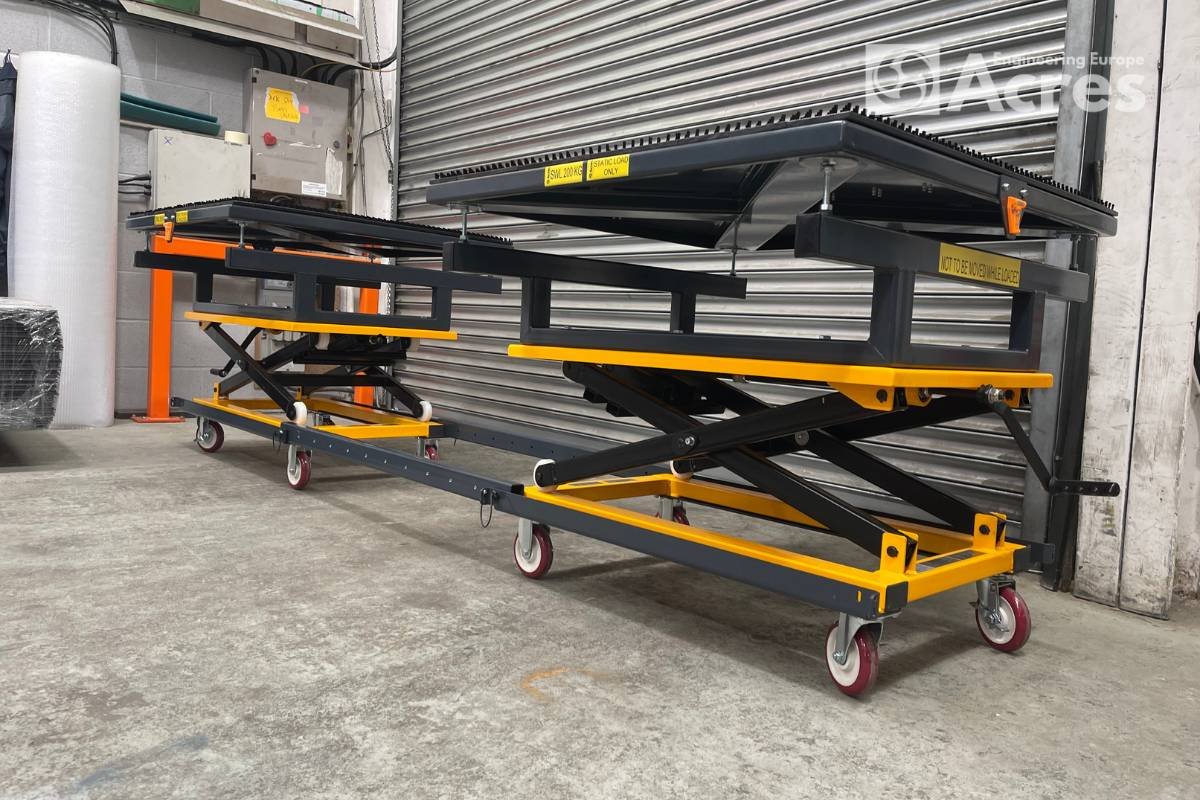

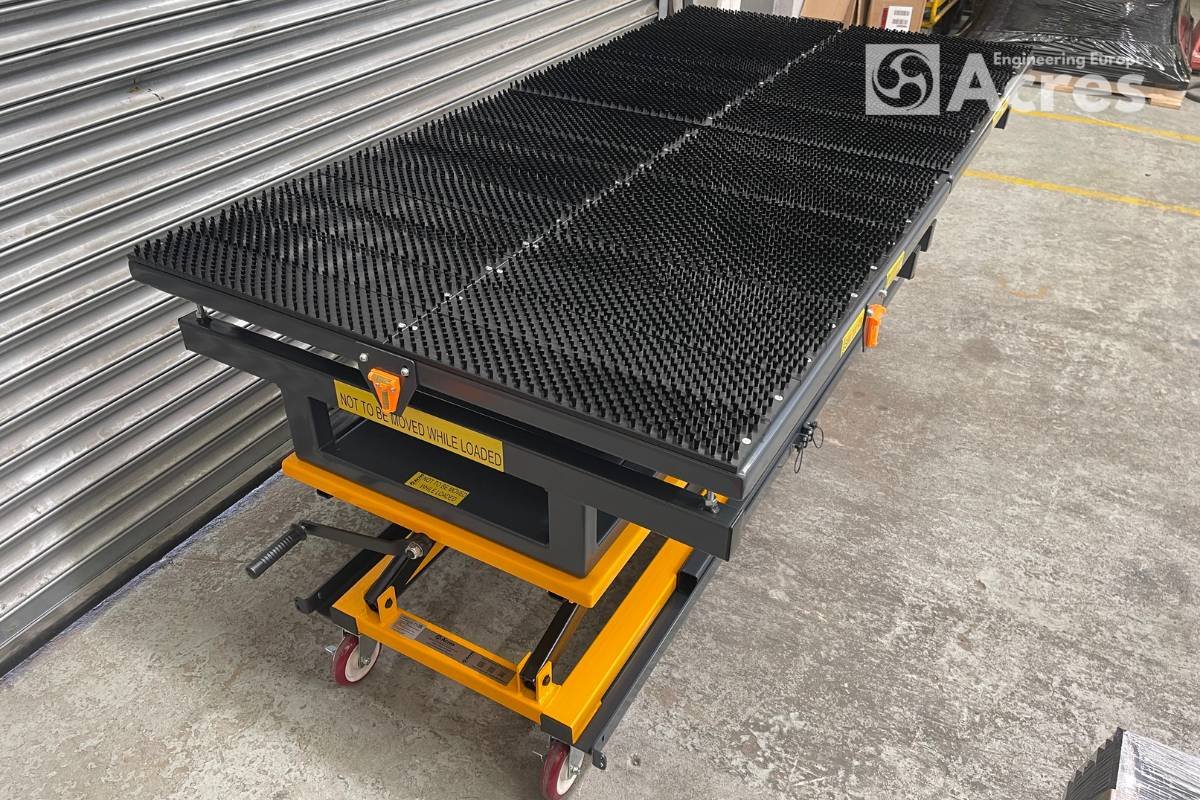

El conjunto combina ajuste independiente de altura, separación variable y tableros con cepillos de nylon. Las mesas permanecen conectadas mediante travesaños ajustables e incorporan ruedas con freno, permitiendo configurar y ubicar el puesto dentro del área de producción.
Necesidad del cliente
La necesidad consistía en disponer de un sistema de apoyo que pudiera ajustarse a la operación, tanto en altura como en distancia entre mesas. Además de soportar los componentes, el equipo debía permitir nivelar las superficies de trabajo y modificar su disposición.
La solución debía reunir estas funciones en un conjunto móvil, con capacidad de frenado y espacio para almacenar material bajo los tableros. El proyecto se centró, por tanto, en la manipulación y presentación de piezas para soldadura, no en el desarrollo de la máquina de soldar.
Solución desarrollada por Acres

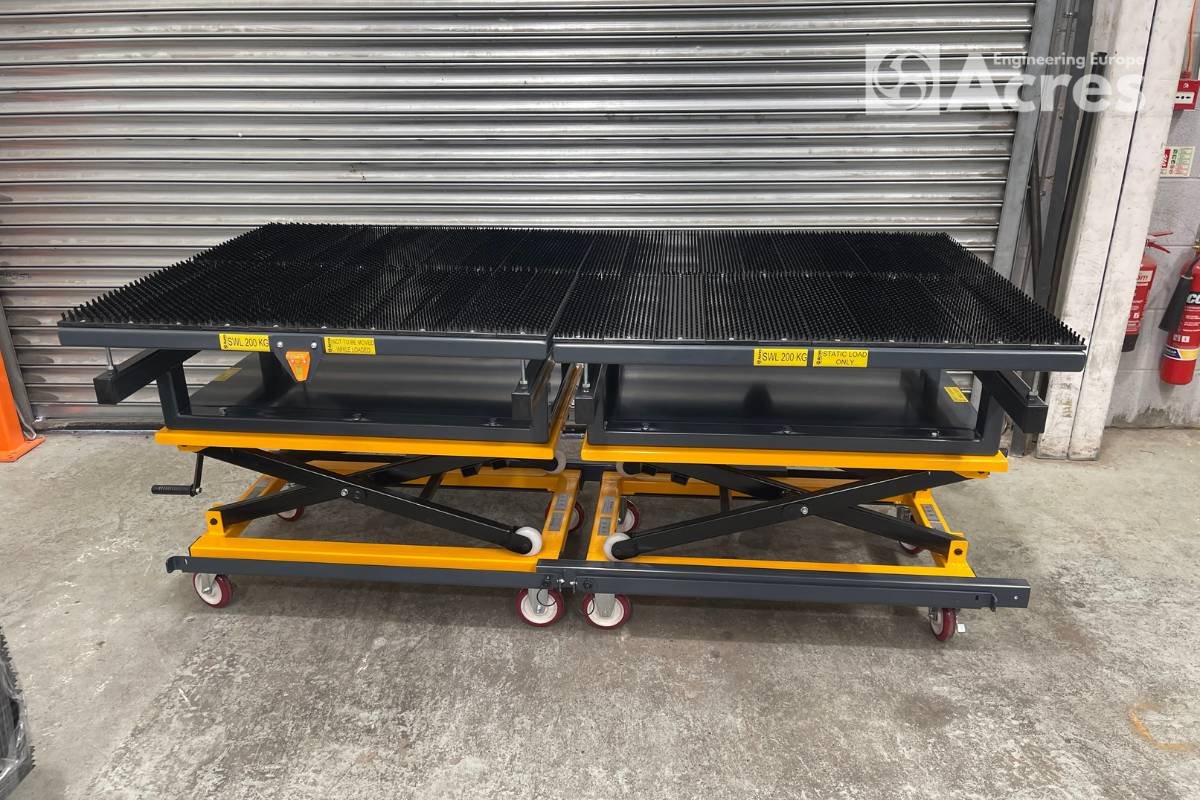

El desarrollo se organizó alrededor de tres requisitos funcionales del puesto: regular la altura de los apoyos, variar su separación y ajustar la nivelación de los tableros. Para resolverlos, Acres planteó dos mesas independientes conectadas por travesaños, una configuración que permite modificar el espacio entre apoyos manteniendo ambos módulos unidos.

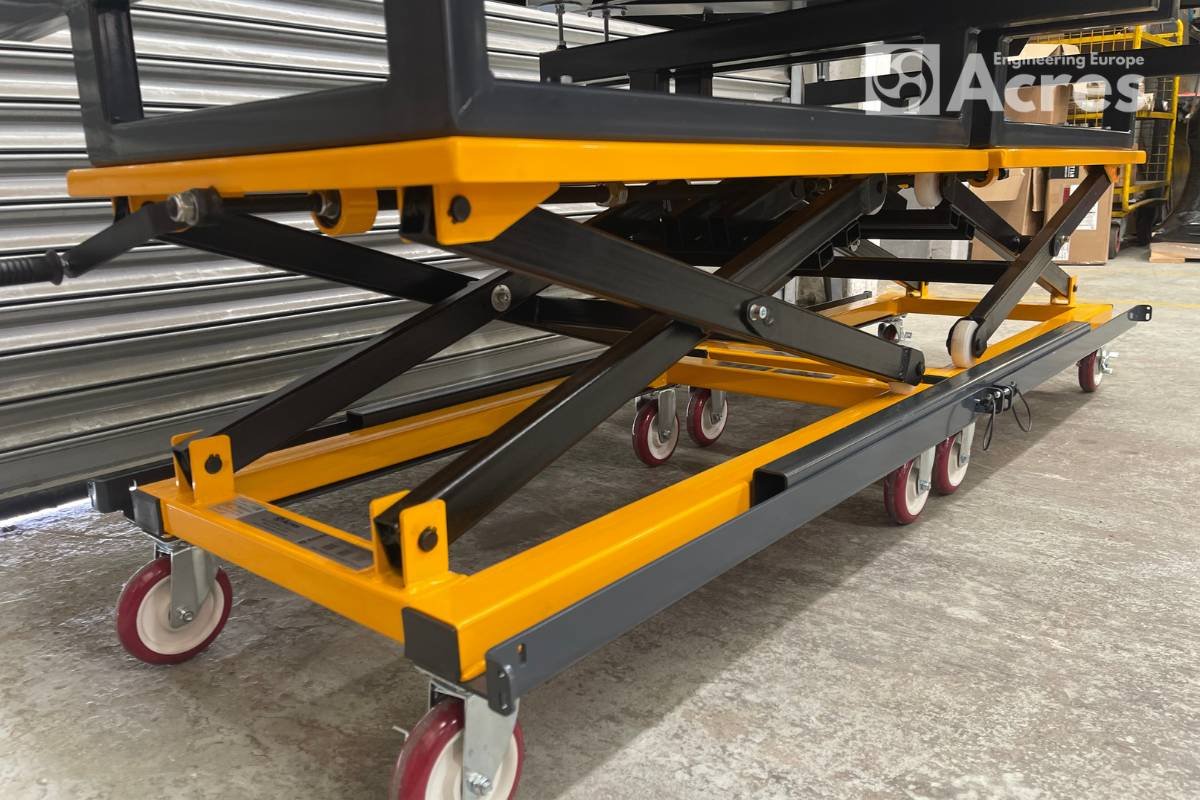

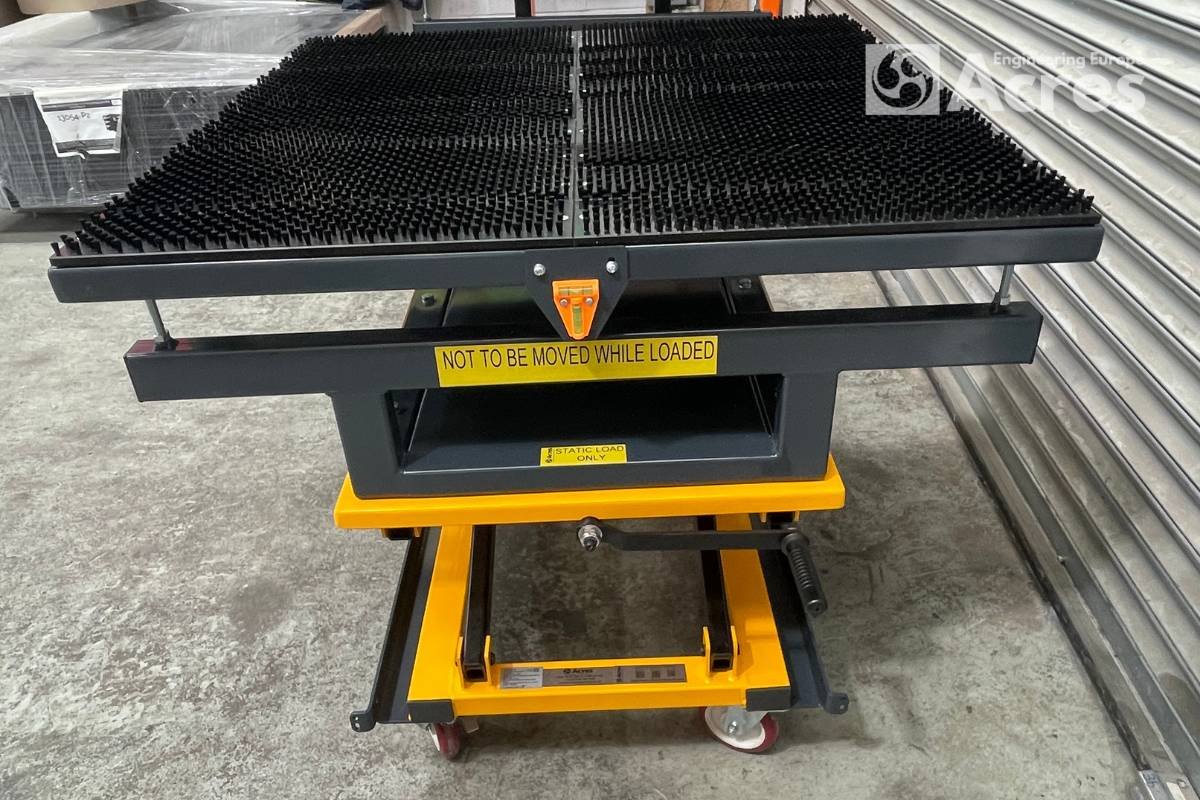

La ingeniería del conjunto combinó mecanismos elevadores de tijera accionados por manivela con superficies superiores montadas sobre cuatro elementos roscados. Así, la regulación de altura y el ajuste de nivel se resuelven por separado. Los cepillos de nylon definen la zona de contacto con los componentes, mientras los niveles de burbuja permiten comprobar la posición de cada tablero.

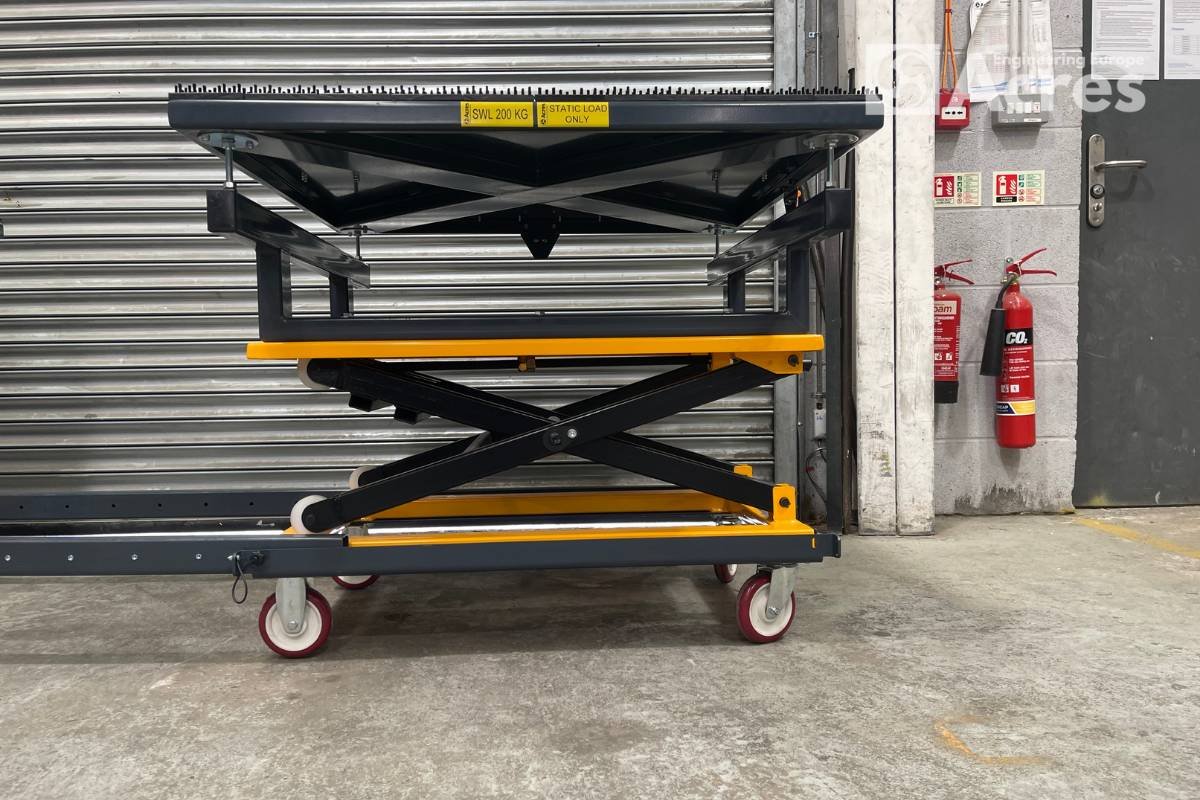

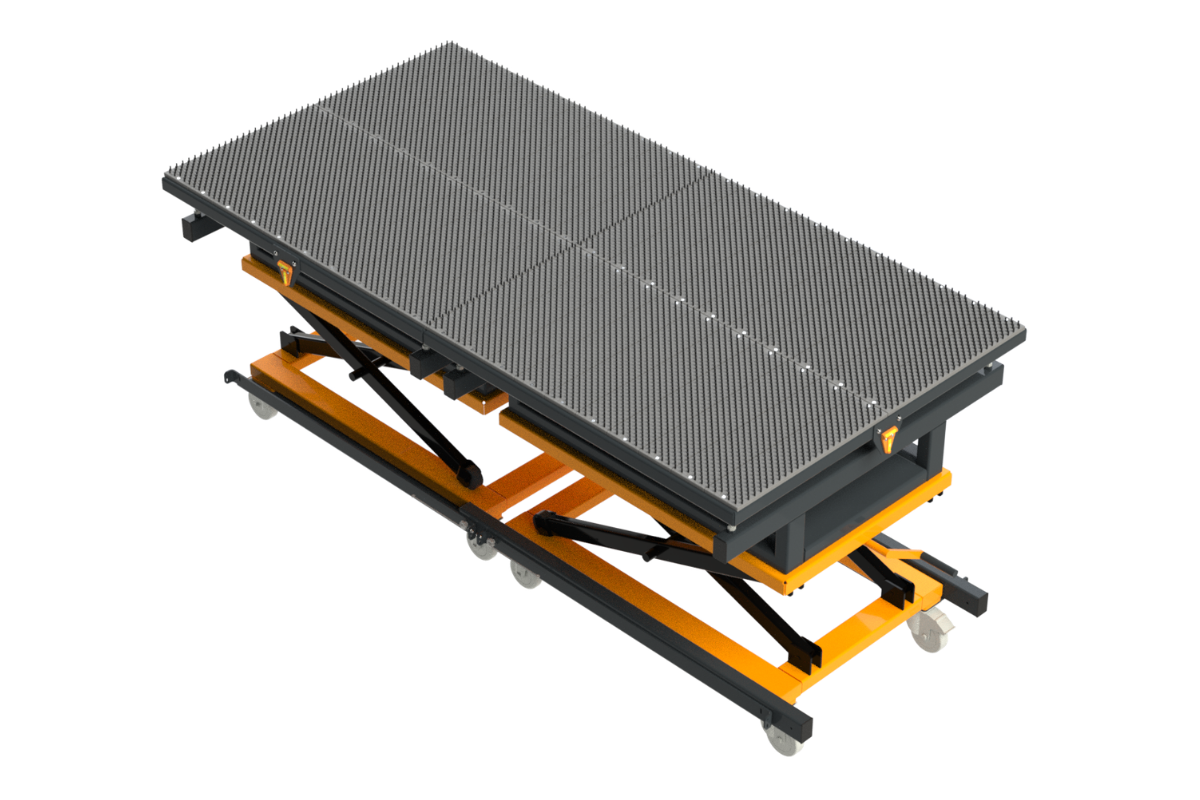

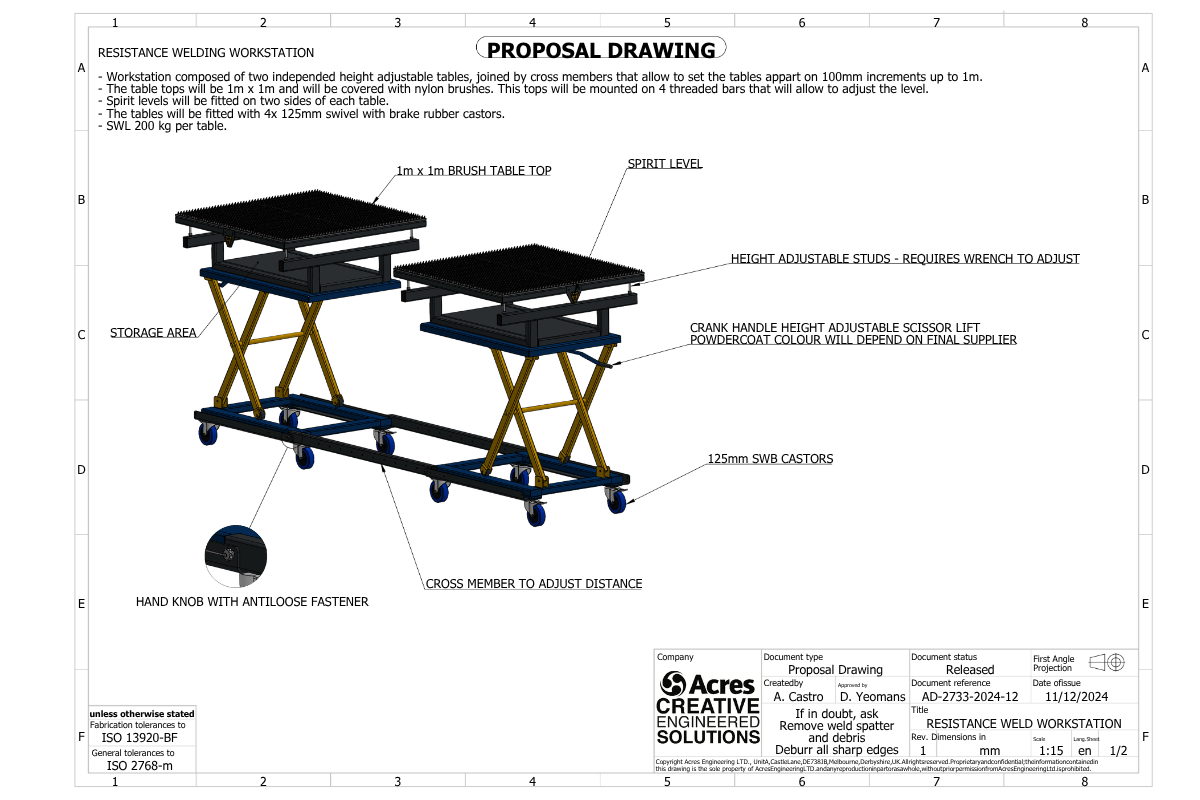

Acres plasmó el concepto en una propuesta de diseño para fabricación y montaje, definiendo la disposición de los módulos, las conexiones ajustables, las ruedas y las zonas de almacenamiento. Este resistance welding workstation integra funciones de elevación y apoyo en un equipo personalizado, con una carga de trabajo segura de 200 kg por mesa.
Especificaciones técnicas del diseño
- Dos mesas elevadoras con ajuste de altura independiente.
- Mecanismos de tijera accionados manualmente mediante manivela.
- Tableros recubiertos con cepillos de nylon.
- Cuatro elementos roscados por tablero para ajustar la nivelación mediante llave.
- Niveles de burbuja instalados en dos lados de cada mesa.
- Travesaños de unión con separación ajustable por posiciones.
- Pomos manuales con fijación antiaflojamiento.
- Cuatro ruedas giratorias de goma con freno por mesa.
- Espacio de almacenamiento bajo las superficies de apoyo.
