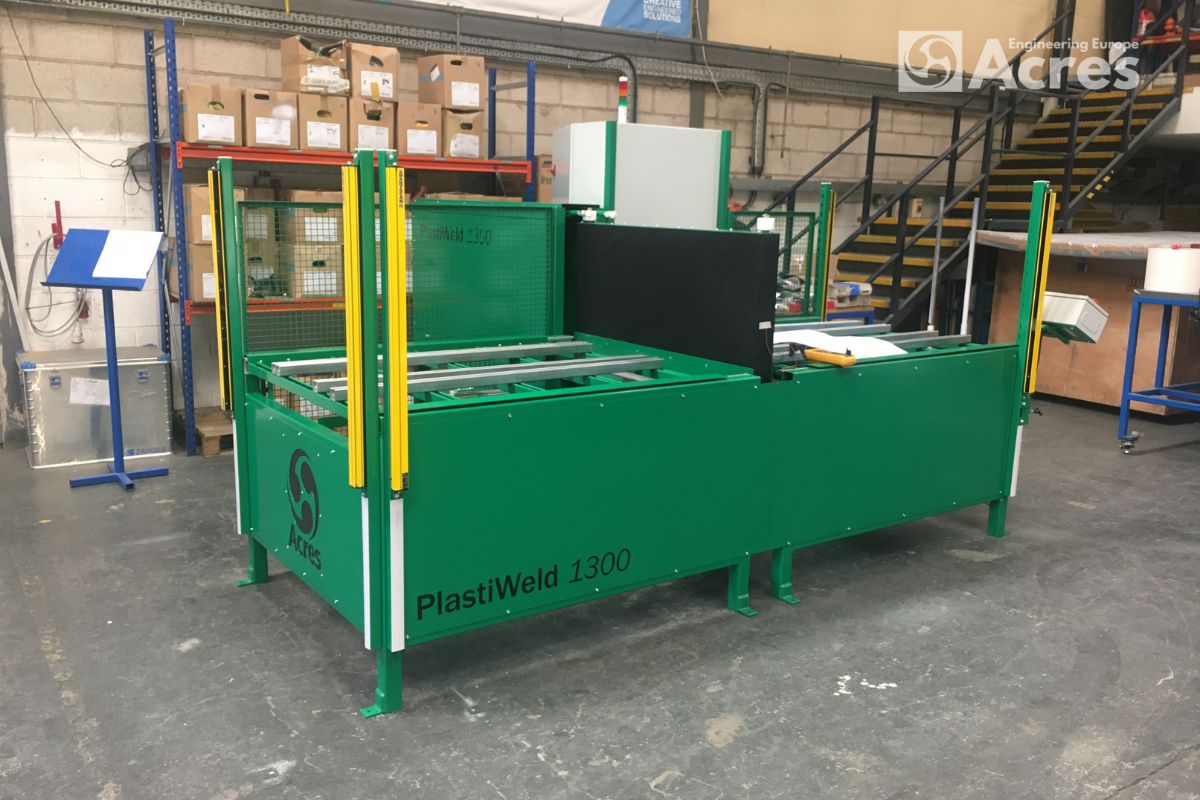

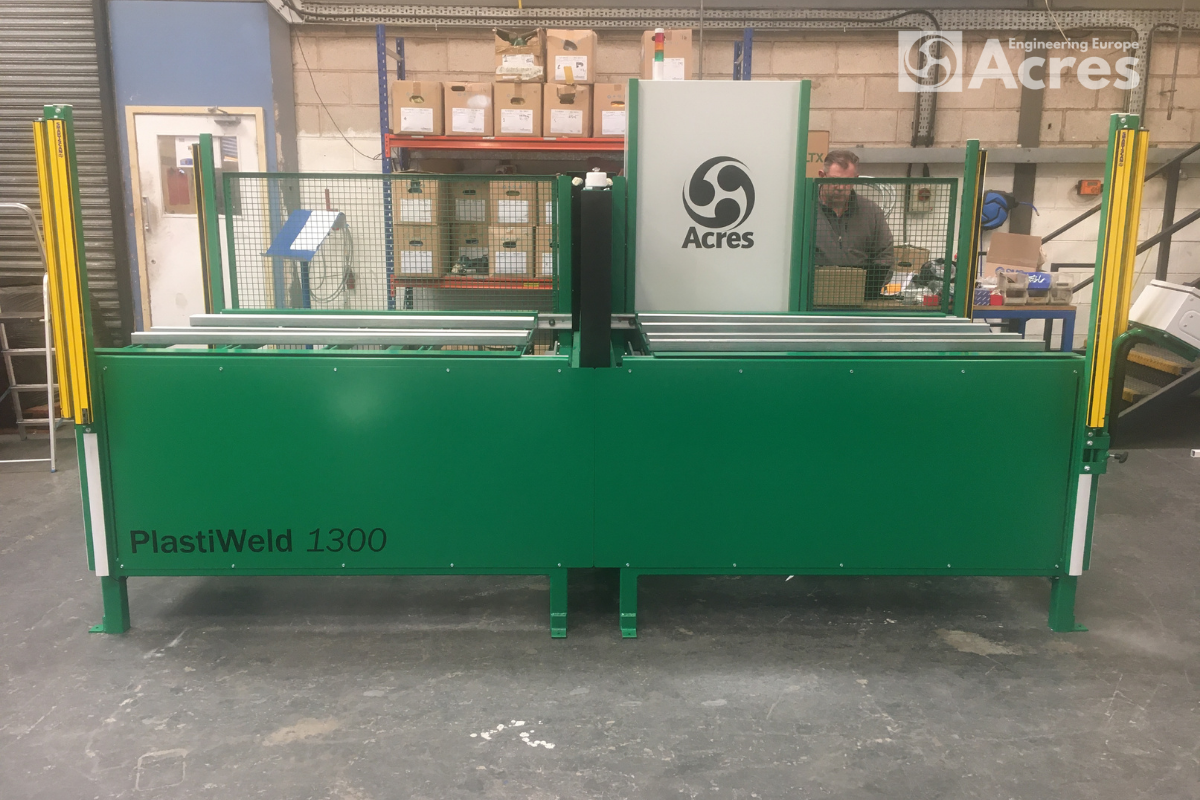

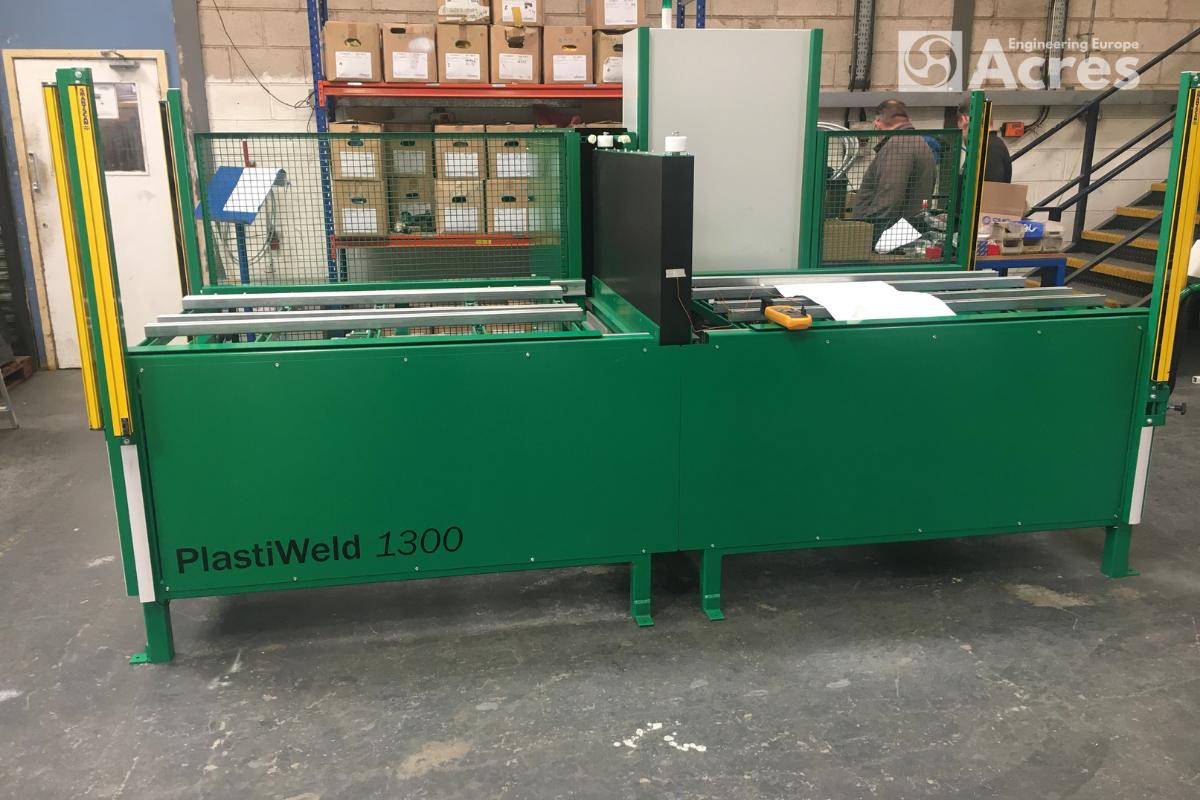

Máquina de soldadura a tope para plástico para Plasti Weld
Descripción del proyecto
Acres desarrolló para Plasti Weld una máquina de soldadura a tope para plástico diseñada para integrar en una misma solución la zona de calentamiento, el sistema de apoyo, la mesa de trabajo, el guiado del material y las protecciones necesarias para el proceso.
El equipo combina fabricación metálica, piezas mecanizadas, componentes en PTFE, resguardos de malla, sistemas de guiado y elementos de seguridad para crear una máquina funcional, robusta y adaptada al proceso real del cliente.
Necesidad del cliente
GE Aerospace necesitaba una solución específica para almacenar, proteger y transportar útiles técnicos de forma ordenada y segura dentro de planta.
Los útiles requerían posiciones definidas, protección durante el movimiento y una presentación clara para facilitar su uso, identificación y control. Por su geometría y valor operativo, una solución estándar no permitía asegurar correctamente cada elemento ni mantener el nivel de organización necesario durante el trabajo diario.
La necesidad principal era desarrollar un trolley industrial a medida que combinara movilidad, resistencia estructural, protección de superficies y control visual de cada útil.
Solución desarrollada por Acres

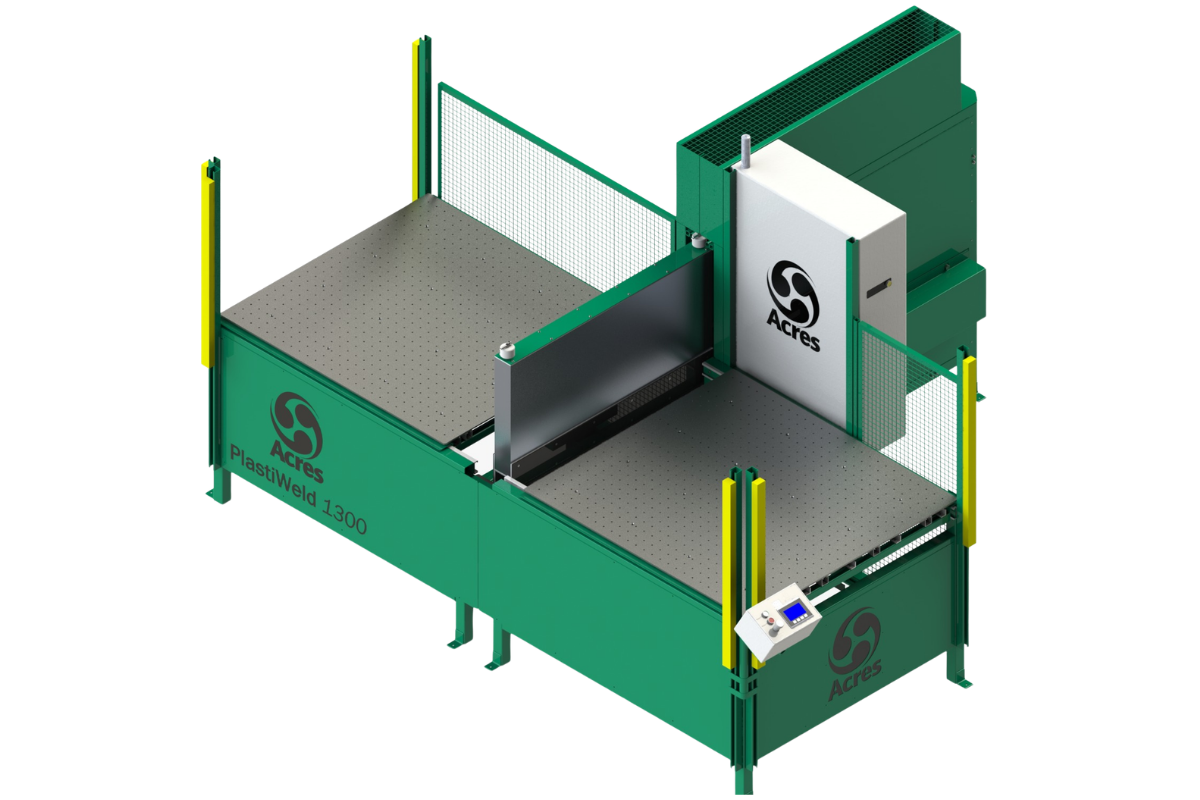

El diseño se planteó como una máquina especial de soldadura para plástico, adaptada al proceso productivo de Plasti Weld e integrada dentro de una estructura metálica principal con mesa, bastidor trasero, heater block y protecciones específicas.
Acres desarrolló el conjunto alrededor del funcionamiento real de la máquina: posicionamiento del material, calentamiento, movimiento controlado, protección del operario y acceso a los elementos principales.
Para ello, se incorporaron piezas en PTFE en zonas de contacto y guiado, un heater block específico, estructuras fabricadas en acero dulce, resguardos de malla, light curtain, E-stop y elementos de ajuste mediante shims y packers.
La solución permite trabajar con mayor seguridad y control, reduciendo improvisaciones en el proceso y aportando una configuración técnica adaptada a la operación de soldadura a tope de plástico.
Especificaciones técnicas del diseño
- Estructura principal en acero dulce con perfiles SHS, CHS, angulares, pletinas y piezas cortadas por láser.
- Mesa de trabajo y bastidor trasero fabricados con estructura tubular y componentes metálicos soldados.
- Piezas en PTFE integradas en el bloque calefactor, cubiertas superiores, laterales, rodamientos, packers y zonas de contacto.
- Heater block con placas cortadas por láser, componentes en PTFE, ejes mecanizados y elementos de fijación.

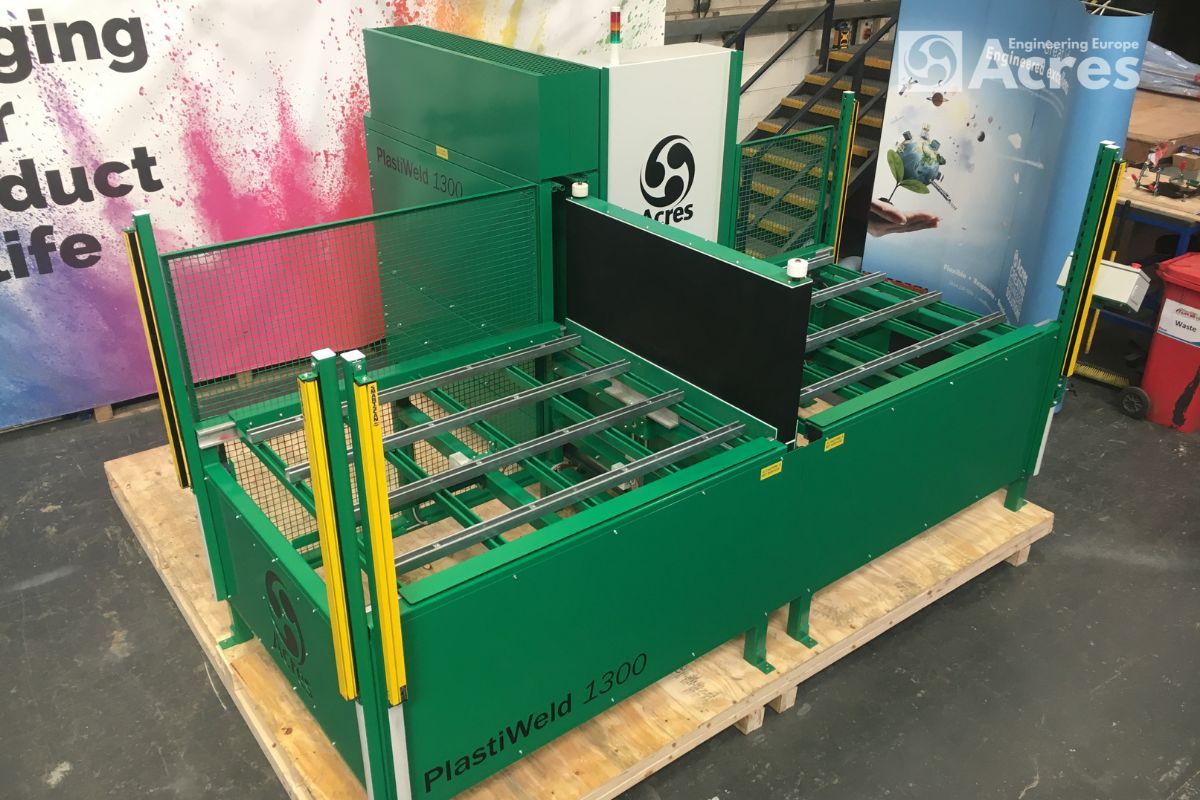

- Resguardos de malla electrosoldada/mesh guards para proteger el área de trabajo.

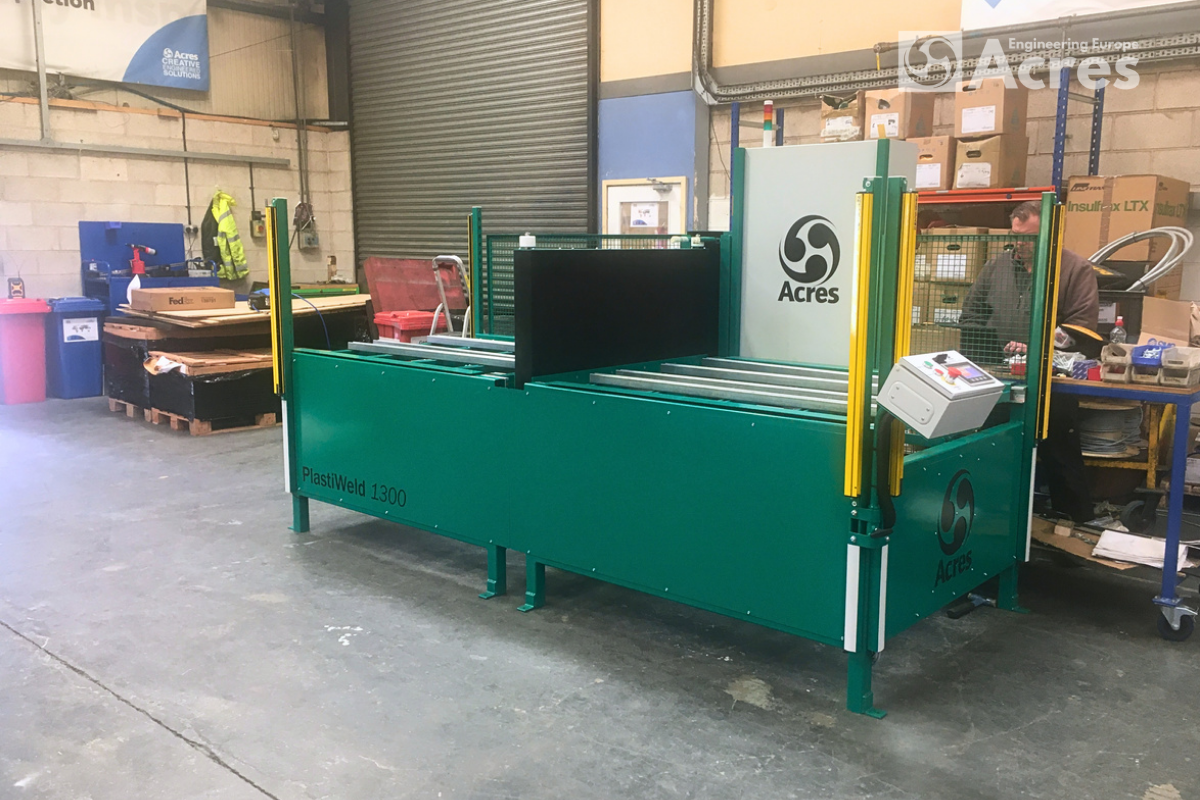

- Light curtain integrada como sistema de seguridad en la zona de operación.

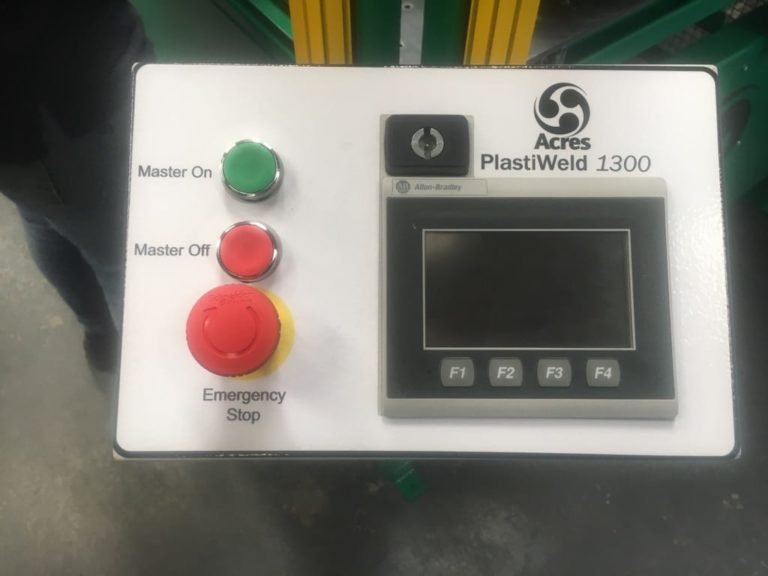

- E-stop incorporado en el conjunto para parada de emergencia.
- Cilindros y soportes de cilindro integrados para el funcionamiento de la mesa y el movimiento controlado.
- Perfiles Unistrut 41 x 41 ranurados utilizados en la configuración de la mesa.
- Bandejas para cableado y sistema Easy Chain para organizar y guiar elementos auxiliares.
- Manta cerámica/fibra de vidrio integrada como protección térmica.
- Protección trasera y panel posterior con elementos de cierre y resguardo.
- Fijaciones BZP y componentes comerciales integrados en el montaje.
