Powered rotor stand para GE Vernova
Descripción del proyecto
Acres desarrolló para GE Vernova un rotor roller set compuesto por un powered rotor stand y un soporte auxiliar, diseñado para trabajar con rotores industriales de gran tamaño y peso.
La solución permite apoyar el rotor sobre ruedas específicas, controlar su giro mediante un sistema motorizado y mantener el conjunto estable durante operaciones de fabricación, inspección, mantenimiento o montaje.
Necesidad del cliente
GE Vernova necesitaba una solución capaz de soportar y girar rotores industriales de gran tonelaje de forma segura, estable y controlada dentro de planta.
El rotor requería un apoyo robusto, una distribución de carga fiable y un sistema que permitiera controlar la rotación durante el trabajo. La solución también debía facilitar el acceso al componente, mantener la estabilidad del conjunto y proteger las zonas de contacto durante la operación.
La necesidad principal era desarrollar un equipo de manipulación que combinara capacidad de carga, giro controlado, estabilidad estructural e integración mecánica, preparado para una aplicación industrial exigente en el sector energía.
Solución desarrollada por Acres

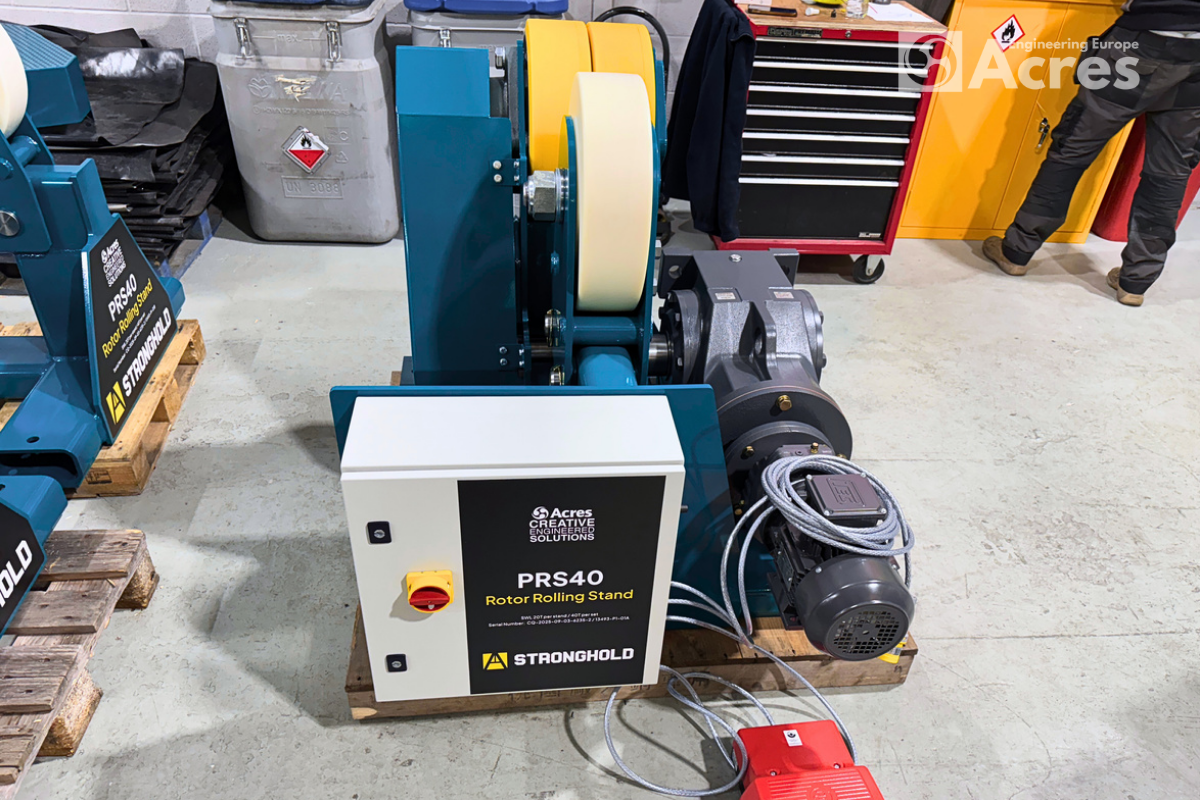

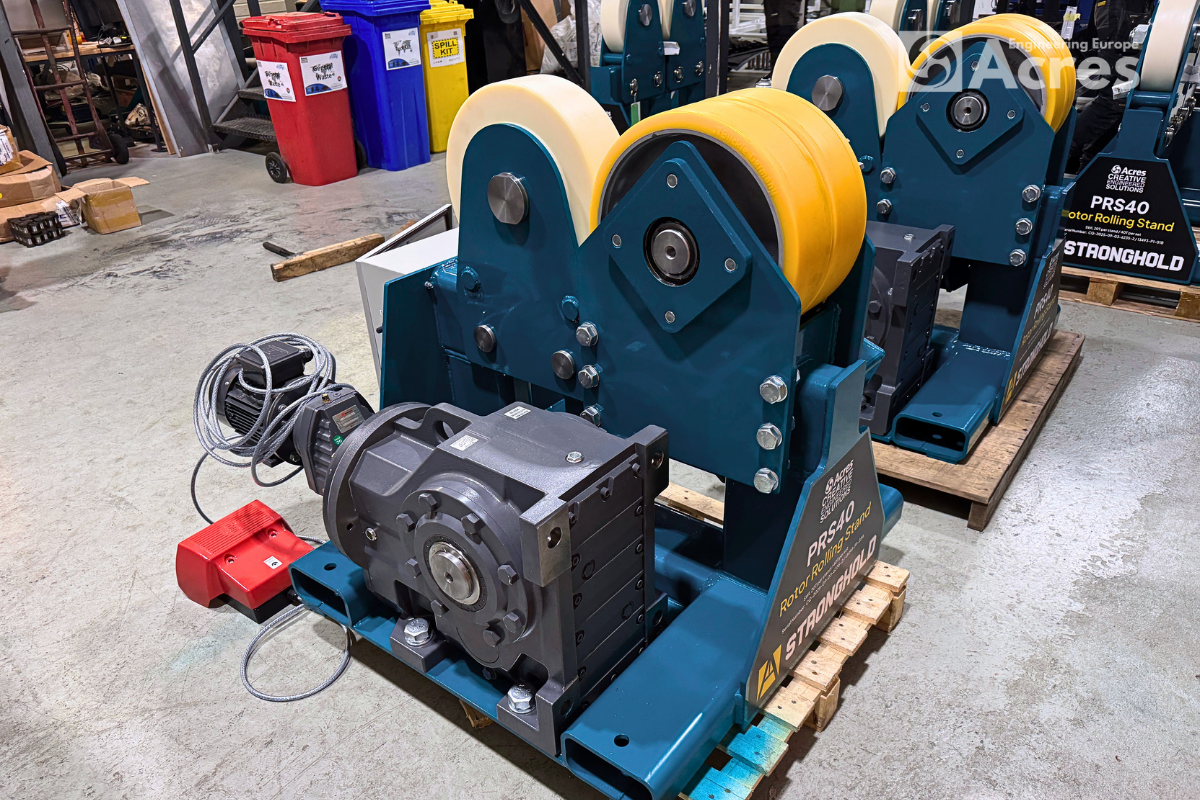

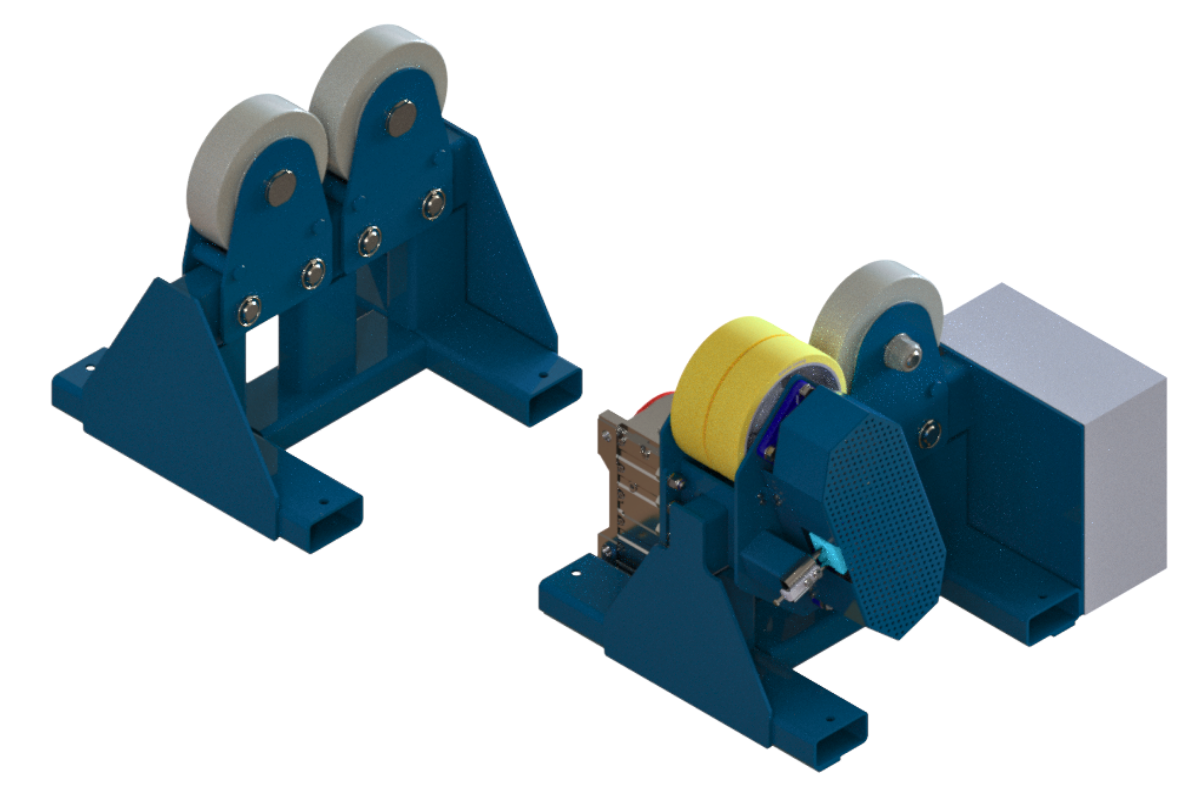

El diseño se desarrolló como un powered rotor roller set capaz de trabajar con el rotor entre dos unidades: un soporte motorizado encargado de controlar el giro y un soporte auxiliar para estabilizar el extremo opuesto.

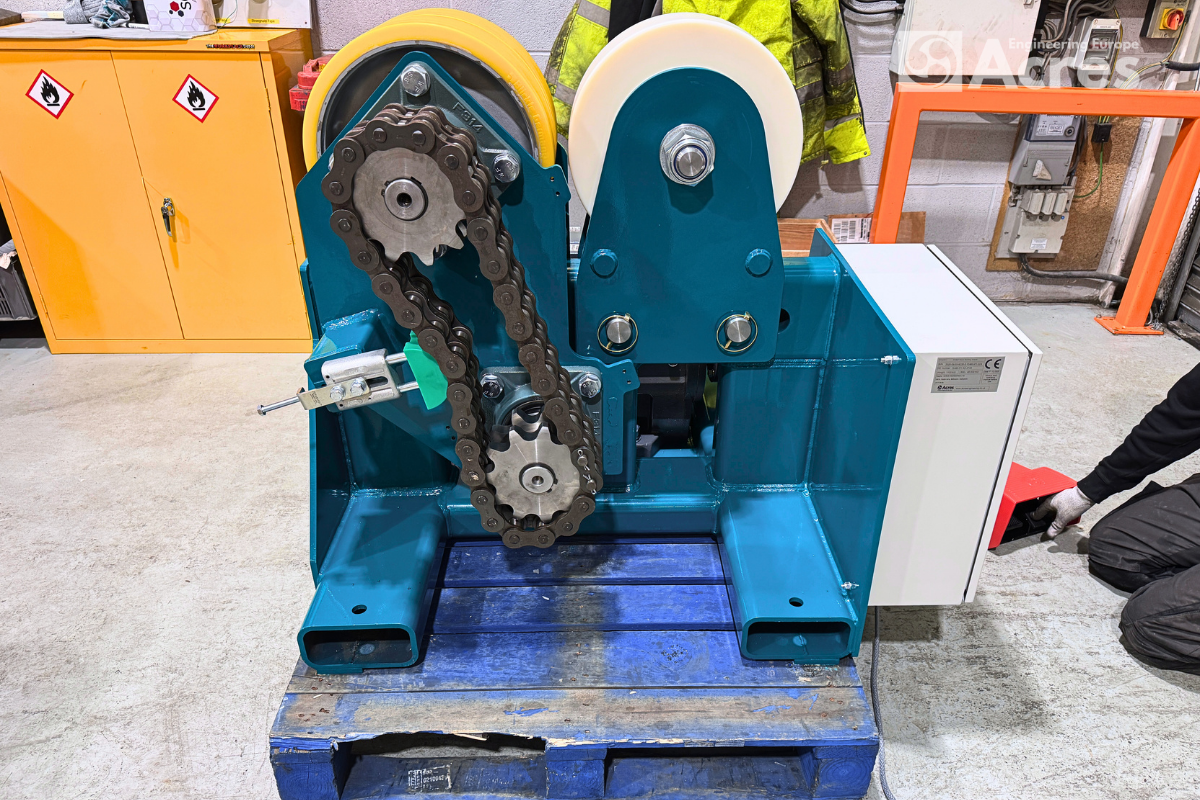

Acres integró una estructura reforzada con wheels de apoyo, ejes mecanizados, sistema motorizado, transmisión por cadena, sprockets, bearings y protecciones mecánicas para controlar el movimiento del rotor durante la operación.
La solución permite que el rotor pueda girarse de forma controlada sobre sus puntos de apoyo, facilitando tareas de inspección, montaje o mantenimiento sin comprometer la estabilidad del componente.
El resultado es un equipo de manipulación robusto y específico para GE Vernova, diseñado para trabajar con cargas elevadas, mejorar el control operativo y aportar seguridad durante operaciones técnicas en planta.
Especificaciones técnicas del diseño
- Estructura fabricada en S275JR / acero estructural para soportar cargas elevadas.
- Ruedas de 400 mm en nylon y Extrathane para apoyo y rotación del rotor.
- Motor, sprockets, chain tensioner y chain drive para controlar el giro del rotor.
- Chain guard integrado para proteger la zona de transmisión.
- Ejes mecanizados en EN8 con tolerancias y keyways según DIN 6885.
- Bearings y flange bearings de alta capacidad integrados en el sistema de apoyo.
- Holes for lifting eyes para facilitar la manipulación del equipo.
- Acabado powder coated colour A en las estructuras principales.
¿Necesitas una solución similar?
En Acres Engineering Europe diseñamos y fabricamos powered rotor stands, roller stands, soportes motorizados, equipos de manipulación, útiles de posicionamiento y soluciones industriales a medida para piezas pesadas, componentes críticos y operaciones técnicas en planta.
Adaptamos cada solución al peso, geometría, puntos de apoyo, sistema de giro, requisitos de seguridad, manipulación y condiciones reales de uso.
