Contenedor a medida para McLaren
Descripción del proyecto
Acres desarrolló para McLaren un contenedor industrial a medida orientado a la logística interna de active splitters A-B dentro de planta. La solución permite mover las piezas de forma más controlada, mantenerlas correctamente posicionadas y reducir el riesgo de contacto no deseado durante su transporte, manipulación o almacenamiento temporal.
Necesidad del cliente
McLaren necesitaba una solución específica para mover active splitters dentro de su entorno de producción sin comprometer la protección ni la posición de las piezas.
Estos componentes requieren apoyos definidos, separación entre unidades y elementos de protección que eviten golpes, desplazamientos o contactos no deseados durante el transporte interno. Un contenedor genérico o un rack estándar no permitían asegurar correctamente cada pieza ni integrarse de forma adecuada en el flujo logístico de planta.
El objetivo era desarrollar una solución que combinara logística interna, protección de pieza, control de posición y facilidad de manipulación para uso repetido en producción.
Solución desarrollada por Acres

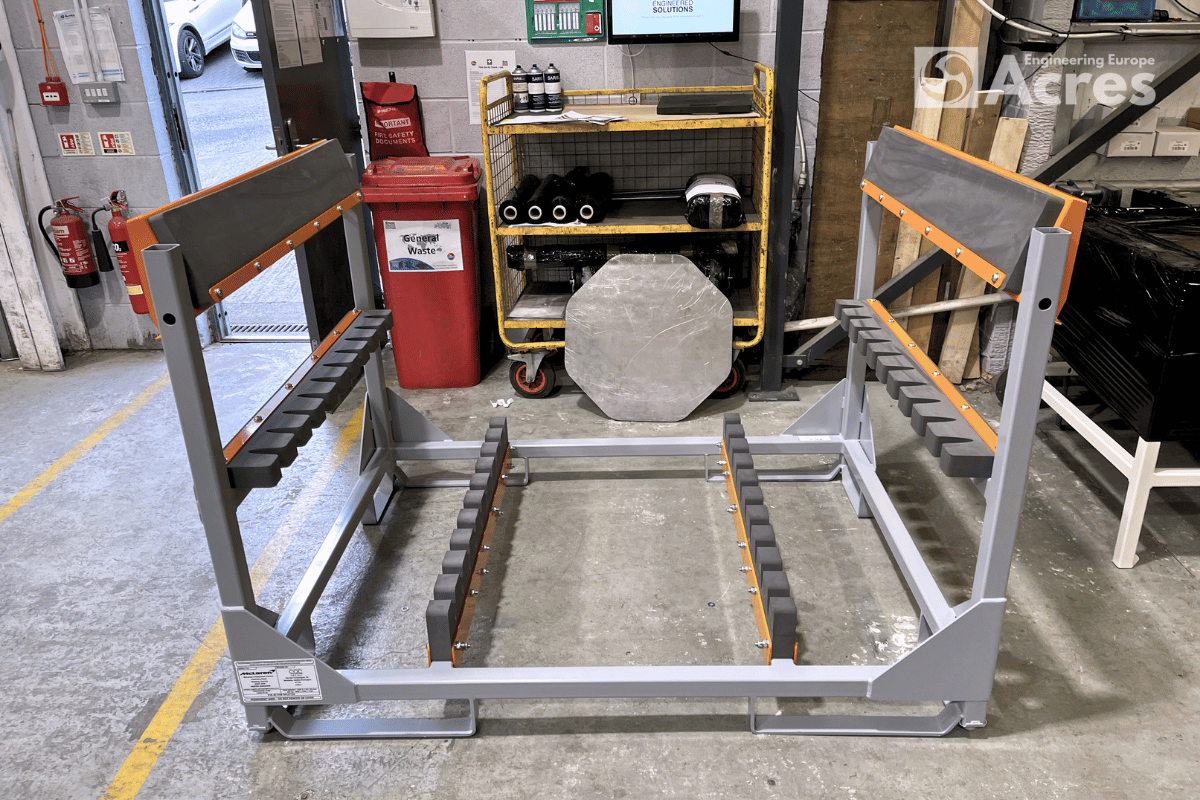

El diseño se desarrolló para crear un contenedor técnico de logística interna capaz de mantener los active splitters separados, apoyados y protegidos durante el movimiento dentro de planta.

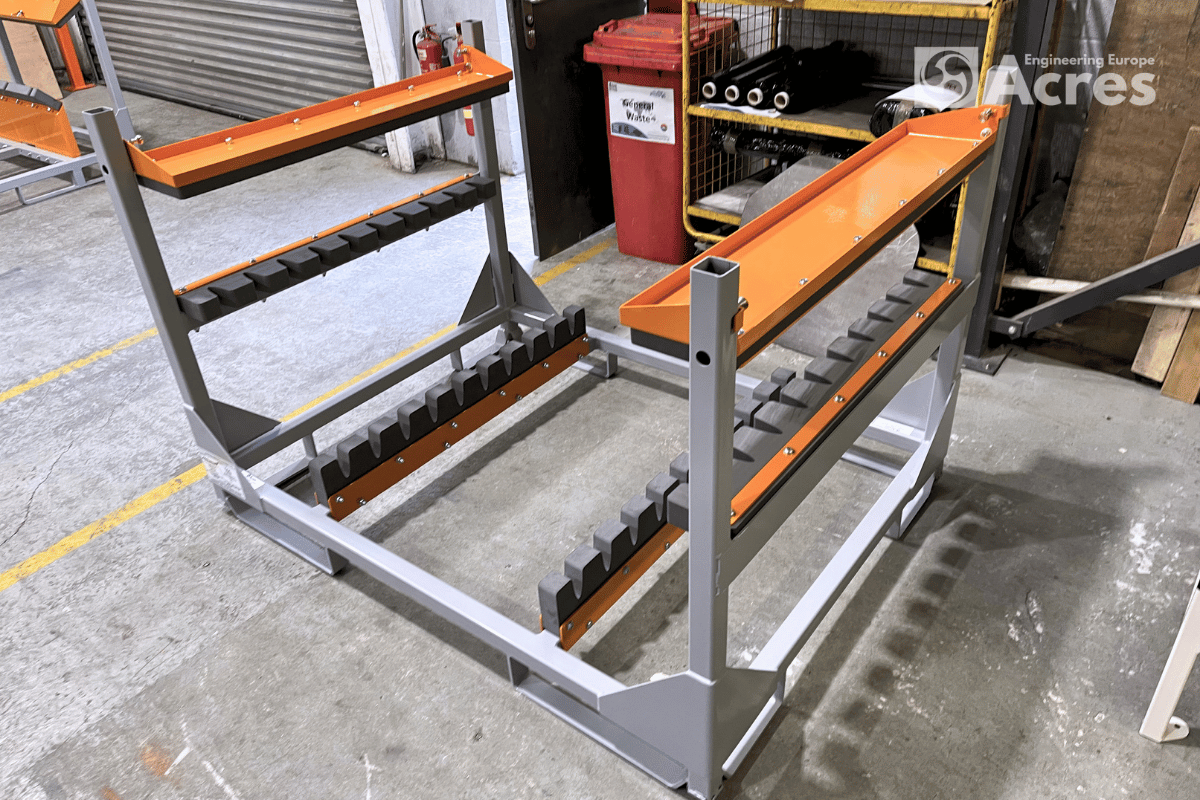

Acres configuró una solución específica para McLaren con estructura metálica y puntos de apoyo diseñados para acompañar la forma de la pieza. Los soportes foam ayudan a proteger las zonas de contacto, mientras que las placas de soporte y los elementos de retención permiten mantener cada componente en una posición estable y repetible.
La solución facilita una manipulación más ordenada, reduce el riesgo de daños durante el transporte interno y permite integrar el contenedor dentro del flujo de producción sin depender de racks genéricos o apoyos improvisados.

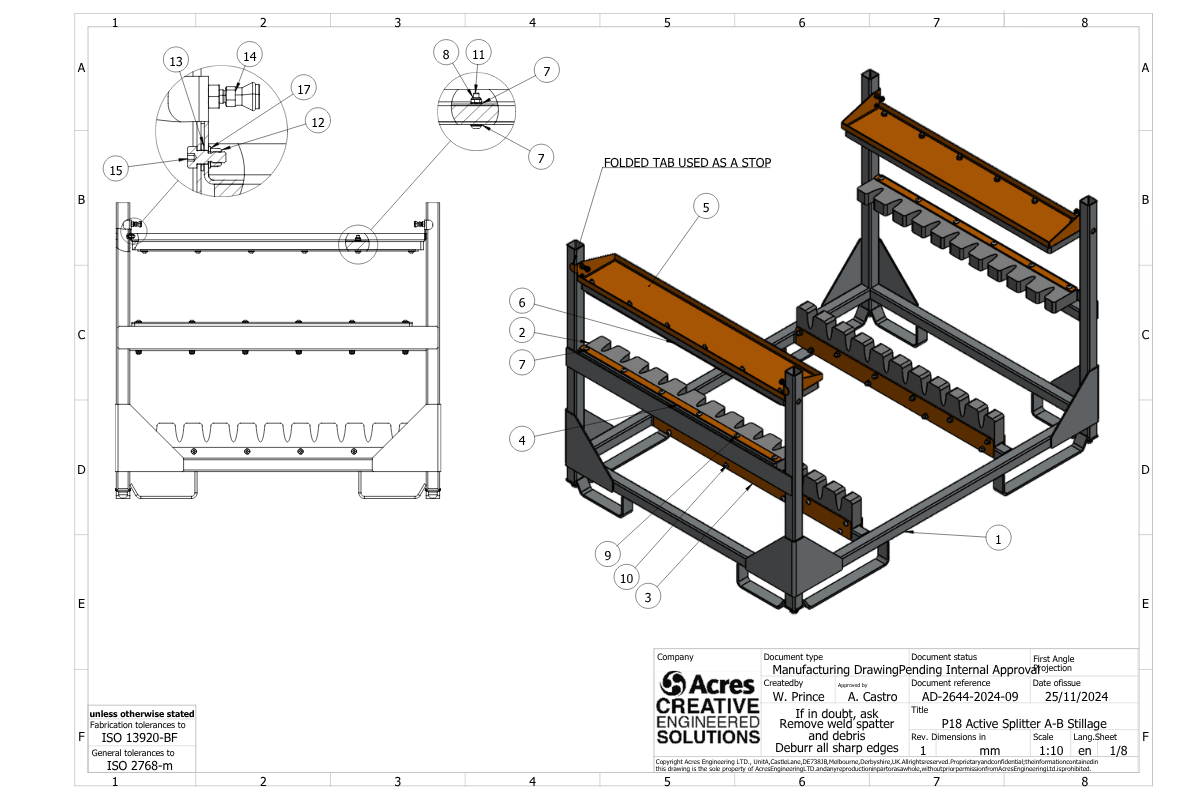

Especificaciones técnicas del diseño
- Estructura principal fabricada en acero al carbono para aportar rigidez y resistencia durante el transporte interno.
- Tubo estructural 50 x 50 x 3 mm utilizado en el main frame del conjunto.
- Placas de soporte en S275JR diseñadas para fijar y posicionar los elementos de protección.
- Soportes foam GCIP 60 kg PE foam incorporados en las zonas principales de apoyo de la pieza.
- Soportes foam GCIP 45 kg PE foam integrados en áreas específicas del diseño.
- Foam bonded to metal mediante cinta de doble cara para asegurar la unión entre las protecciones y la estructura.
- Folded tab used as a stop para ayudar a controlar la posición del active splitter dentro del contenedor.
- Index bolts y fijaciones mecánicas para ajustar, retener y asegurar los elementos móviles del conjunto.
